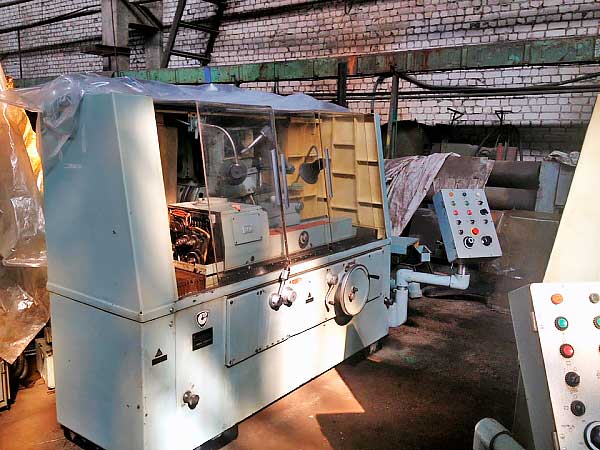

Станок универсальный резьбошлифовальный модели 5К822В
Станок предназначен для обработки внутренней и наружной резьбы. Технические характеристики:
-
Максимальный диаметр внутренней резьбы: 160 мм.
-
Максимальная длина внутренней резьбы: 75 мм.
-
Максимальный диаметр наружной резьбы: от 1 до 150 мм.
-
Диапазон шага резьбы: от 0,5 до 6 мм.
Размеры устанавливаемых изделий:
-
Диаметр: до 125 мм.
-
Длина: до 360 мм.
Параметры обрабатываемых резьб:
-
Диаметры: от 2 до 95 мм.
-
Максимальная длина: 270 мм.
Шаги обрабатываемых резьб:
-
Метрические: от 0,25 до 12 мм.
-
Дюймовые: от 28 до 4,5 ниток на дюйм.
-
Модульные: от 0,3 до 4 мм.
-
Шаги, обрабатываемые многониточным кругом: 18 мм.
Угол подъема винтовой линии: ±30 градусов. Высота профиля резьбы: до 18 мм. Окружная скорость шлифовального круга: 35 или 50 м/с.
Специфика шлифования внутренних резьб:
-
Максимальный диаметр устанавливаемого изделия: 120 мм.
-
Диаметры обрабатываемых резьб: от 30 до 80 мм.
-
Шаги резьбы:
-
Однониточным кругом: от 0,5 до 6 мм.
-
Многониточным кругом: от 1 до 3 мм.
-
-
Максимальная длина резьбы при наибольшем диаметре: 45 мм.
Габариты станка:
-
Без приставного оборудования: 1795x1910x1710 мм.
-
Площадь, занимаемая станком с оборудованием: 9,75 м².
-
Масса станка с оборудованием: 4845 кг.
