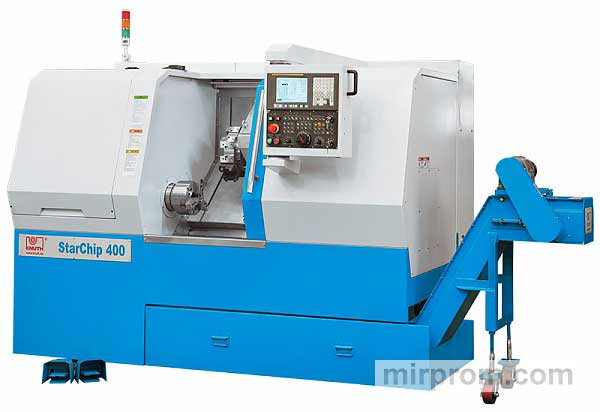

Технические характеристики токарного станка
Рабочая область:
-
Расстояние между центрами: 550 мм
-
Максимальный диаметр обработки: 400 мм
-
Максимальная высота установки заготовки над станиной: 360 мм
-
Максимальная высота установки заготовки над опорой: 270 мм
Технические ходы:
-
Ось X: 230 мм
-
Ось Z: 550 мм
Диапазон скоростей главного шпинделя:
-
50–6000 об/мин
Шпиндельный зажим:
-
ISO A2-6
Характеристики токарного патрона:
-
Диаметр: 210 мм
-
Внутренний диаметр шпинделя: 55 мм
-
Внутренний диаметр шпинделя в патроне: 44 мм
Подача:
-
Ускоренный ход по оси X: 15000 мм/мин
-
Ускоренный ход по оси Z: 30000 мм/мин
Держатель инструмента:
-
Количество положений инструмента в магазине: 8 шт.
-
Размеры гильзы: 25x25 мм
-
Диаметр крепления борштанги: 40 мм
Приводной инструмент (опционально):
-
Количество приводов двигателей: 12 шт.
-
Диапазон оборотов двигателя: 5000 об/мин
-
Крутящий момент моторизатора: 17 Нм
Задняя бабка:
-
Конус задней бабки: MK 5
-
Диаметр пиноли задней бабки: 80 мм
-
Ход пиноли задней бабки: 75 мм
Точность:
-
Точность позиционирования по оси X: ±0,008 мм
-
Точность позиционирования по оси Z: ±0,008 мм
-
Точность повторения по оси X: ±0,004 мм
-
Точность повторения по оси Z: ±0,004 мм
Мощность:
-
Главный приводной двигатель (постоянная/30 мин): 11/15 кВт
-
Мощность двигателя по оси X: 1,8 кВт
-
Мощность двигателя по оси Z: 1,8 кВт
-
Общая потребляемая мощность: 15 кВА
Размеры и масса:
-
Размеры: 3300x1700x1700 мм
-
Масса: 5000 кг
Производитель: KNUTH (Германия) Степень автоматизации: ЧПУ
