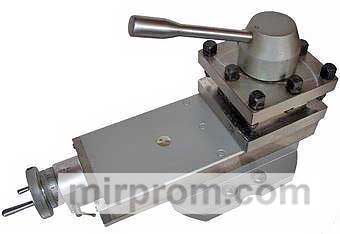

Суппорт в сборе 1В62Г

Суппорт для 1V62G станка токарной и винтовой резки. Суппорт является одним из наименее жестких узлов токарного станка, а его деформации могут быть одной из причин вибраций. Вибрации способствует также наличие зазоров между винтом и поперечной подающей гайкой и в направляющих продольного и поперечного ползунов. Для повышения жесткости новые машины имеют удлиненную поперечную каретку, винт поперечной подачи снабжен упорными шарикоподшипниками, усовершенствована система контроля зазора в гайке поперечной подачи. В ряде моделей машин введены устройства для регулировки зазора между продольными ползунами суппорта и направляющими станины. Для повышения долговечности опорного узла Тбилисского завода имени С. М. Кирова на удлиненных направляющих опор применялись тонкие пластиковые накладки, скрепляемые пластиковыми штифтами и эпоксидным клеем. Американская компания «Le Blond» также использовала закаленный шлифованный высокоточный винт поперечной подачи, который работает в масляной ванне. Поперечные направляющие суппорта защищены от пыли и стружки телескопическими щитками. Отечественные и зарубежные модели токарных станков обеспечивают не только продольное и поперечное механическое перемещение суппорта, но и механическое перемещение верхней части суппорта под заданным углом относительно оси вращения заготовки. Это усовершенствование значительно расширяет технологические возможности токарных станков при обработке наружных и внутренних, прямых и обратных конических поверхностей. Большинство конструкций опор позволяют обрабатывать детали с высокой степенью точности жесткими многопозиционными поперечными упорами или индикаторными упорами. Существует также ряд усовершенствований в конструкциях резцедержателей. Например, некоторые американские фирмы вместо установки постоянного 4-позиционного резцедержателя изготавливают верхние суппорты с Т-образным пазом, предназначенным для крепления различных типов резцедержателей: однорезцовые с удобной регулировкой положения наконечника резца, быстросменные для различных типов режущих инструментов, 4 и 12-позиционные резцедержатели и др. На поперечных салазках опор имеются площадки и Т-образные пазы для установки задних жестких резцедержателей, для режущих и режущих работ и для обертывания резцами. Некоторые фирмы, такие как австрийская компания «Heid», предусматривали возможность установки шестипозиционной турели с индивидуальным электроприводом на поперечных салазках токарно-винтовых режущих станков. Вращение револьверной головки в новое положение осуществляется автоматически электродвигателем. Охлаждение режущих инструментов, установленных в турели, осуществляется с помощью гибких легко устанавливаемых шлангов. Оригинальная конструкция суппорта имела токарно-винтовые станки PR-модели итальянской компании «Morando». Суппорт этой конструкции состоит из продольных салазок, поперечных салазок, поворотной части, угловых салазок и верхних салазок с четырехсторонним резцедержателем. Продольные, поперечные и угловые салазки имеют механические перемещения, а верхние - только ручные. Морандо утверждает, что такая конструкция суппорта повышает точность и облегчает работу на средних и тяжелых модельных токарных станках. Электродвигатель, установленный на фартуке, служит для быстрого перемещения суппорта во всех направлениях.
