Отличительные особенности
НАЗНАЧЕНИЕ:
карусельные токарные станки серии RADAR RAL предназначены для высокопроизводительной токарной обработки деталей большой массы и большого диаметра, но с относительно небольшой высотой в «тяжелых» режимах резки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
В аэрокосмической, нефтегазовой и тяжелой энергетике. На них возможно изготовление дисков, фланцев, колес и других деталей сложного профиля.
Тяжелая энергетика
Токарно-обрабатывающие центры серии RADAR RAL используются во всех отраслях машиностроения, включая тяжелое машиностроение, а также в аэрокосмической промышленности, автомобильной промышленности для обработки: Закаленные, высоколегированные, жаропрочные стали и чугун.
Токарно-карусельные станки применяются для обработки деталей большого диаметра и сравнительно малой длины из черных и цветных металлов в единичном, мелкосерийном и серийном производстве. Токарно-карусельные станки применяются также для обработки деталей сложной конфигурации с большим количеством поверхностей при обработке крупногабаритных изделий с большим диаметром. Отличительной особенностью этих станков является горизонтальное расположение стола, на котором крепится заготовка, и вертикальное расположение шпинделя. При горизонтальном расположении стола установка, крепление и выверка тяжелой заготовки значительно проще и точнее, чем на горизонтальном токарном станке.
Токарно-карусельные станки различаются по размерам в зависимости от размеров, используемых для больших и тяжелых деталей. А также положение планшайбы на карусели предотвращает консольную нагрузку шпинделя. Это позволяет обрабатывать детали на высоких скоростях при достижении высокой точности. Эти станки оснащены магазином инструментов, что повышает производительность.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМА ОБРАБОТКИ:
ХАРАКТЕРИСТИКИ:
СТАНДАРТ:
ДОПОЛНИТЕЛЬНО:
Дополнительные характеристики:
| Производитель | Radar |
| Диаметр стола (планшайбы), мм | 1250 |
| Макс. устанавливаемый диаметр заготовки, мм | 1600 |
| Макс. диаметр обработки, мм | 1500 |
| Расстояние от шпинделя до стола, мм | 700 - 1500 |
| Макс. высота обработки, мм | 1250 |
| Макс. нагрузка на стол, кг | 6000 |
| Сечение ползуна, мм | 230 х 240 |
| Мин. диаметр отверстия для прохода ползуна, мм | 285 |
| Мощность двигателя стола, кВт | 30 / 37 |
| Количество ступеней двигателя | 2 |
| Диапазон скоростей двигателя, об/мин | 1 - 120, 1 - 300 |
| Крутящий момент на шпинделе, кНм | 10 655 |
| Выходная мощность двигателя, кВт | 7,5 / 11 |
| Диапазон скоростей двигателя, об/мин | 24 - 2400 |
| Макс. ход оси Х (продольное перемещение шпинделя), мм | -200 - +950 |
| Макс. ход оси Z (вертикальное перемещение шпинделя), мм | 900 |
| Макс. ход оси W (вертикальное позиционирование траверсы), мм | 800 |
| Количество позиций для позиционирования траверсы, шт. | 5 |
| Интервал между позициями, мм | 200 |
| Ускоренная подача оси X, м/мин | 12 |
| Ускоренная подача оси Z, м/мин | 10 |
| Вместимость магазина | 12 |
| Инструментальный конус | BT 50 |
| Макс. длина инструмента, мм | 400 |
| Макс. вес инструмента, кг | 50 |
| Макс. вес инструмента в магазине, кг | 450 |
| Сечение державки, мм | 25 х 32 |
| Длина, мм | 5900 |
| Ширина, мм | 3800 |
| Высота, мм | 5020 |

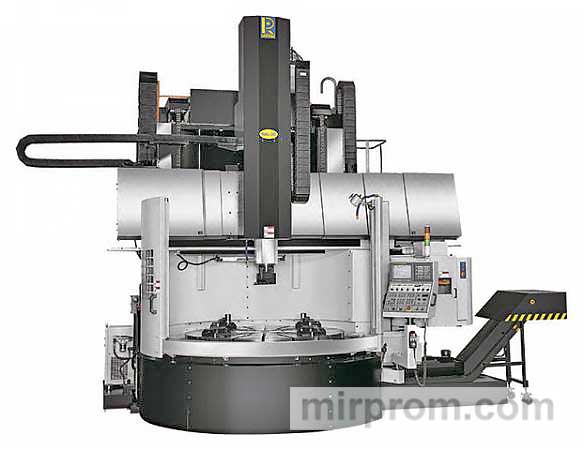

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL
Контакты
Технические характеристики
|
СТАНИНА Станина усилена чугуном марки Meehanite. Структура литья с дополнительными ребрами жесткости обеспечивает повышенную жесткость и стабильность при длительной обработке, что значительно уменьшает вибрации, тепловое расширение и деформации. Все детали станины подвергаются закалке с последующим снятием внутренних напряжений. |
|
|
ПРИВОД РАБОЧЕГО СТОЛА Привод рабочего стола осуществлен посредством системы MasterSlave с преднатягом шестерен в разные стороны, что увеличивает точность при вращении стола. Так же в конструкции применен конический роликовый подшипник для тяжелых условий эксплуатации. Вращение стола обеспечивает мотор Fanuc α40/6000i через 2-х ступенчатую коробку передач, что позволяет добиться передачи высокого крутящего момента вплоть до 28 310 Нм. |
|
|
ШПИНДЕЛЬНЫЙ УЗЕЛ Уникальная революционная восьмигранная конструкция RAM обеспечивает превосходную прямолинейность и контроль над тепловым расширением. Уже на экспериментальных испытаниях данная восьмигранная конструкция RAM проявила превосходные свойства гашения, невероятный контроль термического расширения и повышенные характеристики жесткости по сравнению с традиционной квадратной конструкцией RAM. |
|
|
ФУНКЦИЯ ФРЕЗЕРОВАНИЯ (ПРИВОДНОЙ ИНСТРУМЕНТ) Опциональный вращающийся инструмент на оборудовании серии RAL позволяет вращать заготовку, фрезеровать, сверлить, нарезать резьбу либо выполнять шлифовальные работы на одном станке. В рамках применения новой технологии вращение инструмента осуществляется за счет работы двигателя FANUC (20 л.с.), который обеспечивает высокую мощность и крутящий момент. Величина крутящего момента составляет 196 NM при 750 об/мин. Оснастка может быть приспособлена для нарезания резьбы М30 и сверления глубиной 50 мм. Магазин для инструмента производства компании Radar оснащен технологией серво индексирования, которая позволяет осуществлять 0,5-секундное индексирование для расположенных рядом станций. |
|
СИСТЕМА УПРАВЛЕНИЯ FANUC OI-TD Система управления изготовлена с применением технологии FANUC, Oi-TD. Данная система имеет как стандартные, так и дополнительные характеристики других систем управления. Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD - система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков |
|
|
ПОЛЗУН ШПИНДЕЛЯ Уникальная система гидравлического поджатия ползуна к направляющим состоит из 4 гидроцилиндров служащих для более жесткого и точного позиционирования ползуна |
|
|
ЗАКРЫТЫЙ КОЖУХ Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50 %. |
|
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА Быстросменная инструментальная система служит для значительного сокращения времени на привязку, настройку и смену инструмента при обработке детали. |
|
| ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 12/18 ПОЗИЦИЙ | |
СТАНДАРТНЫЕ ДЕРЖАТЕЛИ ИНСТРУМЕНТА:
|
|
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ НАПРАВЛЯЮЩИХ С ДАТЧИКОМ ДАВЛЕНИЯ | |
| СТАНДАРТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ, 2 ШТ. | |
| КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ | |
| ПОМПА ПОДАЧИ СОЖ (3 БАР) | |
| ТЕПЛООБМЕННИК ДЛЯ ЭЛЕКТРИЧЕСКОГО КАБИНЕТА | |
| РАБОЧЕЕ ОСВЕЩЕНИЕ | |
| БЛОКИРОВКА ДВЕРИ | |
| ЗАЩИТНОЕ ОГРАЖДЕНИЕ | |
| 3-Х ЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | |
| УСТРОЙСТВО ОБДУВА КОНУСА ШПИНДЕЛЯ ПРИ СМЕНЕ ИНСТРУМЕНТА, УПРАВЛЯЕМОЕ М КОДОМ | |
| АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ | |
| ЗАЩИТНЫЕ КОЖУХИ НА НАПРАВЛЯЮЩИХ ПО ОСЯМ X, Z | |
| МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ | |
| КОМПЛЕКТ ВЫРАВНИВАЮЩИХ ПЛАСТИН И БОЛТОВ | |
| ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
| ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СТАНКА |
|
УГЛОВОЙ ФИКСАТОР ИНСТРУМЕНТА Позволяет производить высокоточные фрезерные операции под углом в 90˚ к оси вращения детали. Характеристики: ER40, 4000 об/мин, 47 Нм (Angle Head 90˚, ER40, 4000 rpm, 47 Nm). |
|
|
СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки. |
|
|
СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную. |
|
|
ШЛИФОВАЛЬНЫЕ ГОЛОВКИ Расширяет стандартные возможности станка, позволяя совместить два типа операций на одной единице оборудования. |
|
| ВОЗДУШНЫЙ КОНДИЦИОНЕР ЭЛЕКТРОШКАФА | |
| ПОМПА СОЖ 6 БАР | |
| ПОМПА СОЖ 10 БАР | |
| ПОДАЧА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ | |
| ФИЛЬТР ДЛЯ БАКА СОЖ | |
| МАСЛООТДЕЛИТЕЛЬ ОТ СОЖ | |
| ПИСТОЛЕТ ДЛЯ ПОДАЧИ ВОЗДУХА | |
| ПИСТОЛЕТ ДЛЯ ПОДАЧИ СОЖ | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ X = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ Z = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ X = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ Z = 0,005 ММ) | |
| ТРАНСФОРМАТОР 440 B / 380 В / 220 В | |
| СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW | |
| СИСТЕМА ИЗМЕРЕНИЯ ЗАГОТОВКИ RENISHAW | |
| ГИДРАВЛИЧЕСКИЙ 4-Х КУЛАЧКОВЫЙ ПАТРОН - 1200 ММ | |
| OD TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОХОДНЫХ РЕЗЦОВ, КВАДРАТ | |
| ID TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНОГО ИНСТРУМЕНТА, КРУГ | |
| BORING HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ КОРПУСНОГО СВЕРЛА, КРУГ | |
| SOCKET HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНЫХ РЕЗЦОВ, КВАДРАТ | |
| TAPER HOLDER - ДЕРЖАТЕЛЬ ДЛЯ РЕЗЬБОНАРЕЗНОГО ИНСТРУМЕНТА, КРУГ | |
| ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА А (GRINDING HEAD TYPE A) | |
| ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА Б (GRINDING HEAD TYPE B) | |
| УГЛОВАЯ ГОЛОВКА 90˚, ER40, 4000 ОБ/МИН, 47 НМ (ANGLE HEAD 90˚, ER40, 4000 RPM, 47 NM) |
| Вес, кг | 20 000 |
