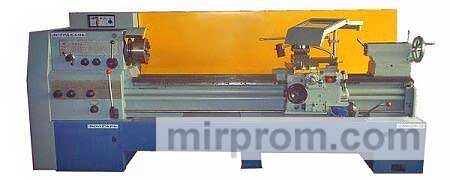

Токарно-винтовой станок модели 1V625 (1500) предназначен для обработки тел вращения, включая точение и нарезание резьбы различных типов: дюймовой, модульной, метрической и тангажной.
Основные технические характеристики
Основные технические параметры токарно-винтового станка 1V625 (1500):
-
Масса: 2800 кг
-
Производитель: АСЗ
-
Количество скоростей: 24/12
-
Габаритные размеры: 3300 x 1220 x 1515 мм
-
Потребляемая мощность: 7.5 кВт
-
Конус шпинделя: КМ6
-
Конус пиноли: КМ5
-
Диапазон шагов метрической резьбы: 0.5-224 мм
-
Диаметр отверстия шпинделя: 54 мм
-
Конец шпинделя: 6
-
Максимальная длина заготовки: 1500 мм
-
Диапазон скоростей шпинделя: 10-1400 об/мин
-
Максимальный диаметр заготовки над суппортом: 290 мм
-
Максимальный диаметр заготовки над станиной: 500 мм
-
Диапазон шагов дюймовой резьбы: 77-0.125 нит/дюйм
-
Диапазон продольных подач: 0.04-24.6 мм/об
-
Максимальная высота резца: 25 мм
-
Класс точности по ГОСТ 8-82: Н
-
Скорость ускоренного перемещения суппорта: 4/2 м/мин
-
Максимальный диаметр заготовки в выемке станины: 690 мм
-
Диапазон шагов модульной резьбы: 0.5-224 мм
-
Диапазон поперечных подач: 0.02-12.3 мм/об
-
Диапазон шагов питчевой резьбы: 77-0.125 питч
Дополнительные характеристики
-
Климатическое исполнение и условия эксплуатации: UKhL4 в соответствии с ГОСТ 1515-82E
-
Класс точности: Н по ГОСТ 8-82Е
-
Жесткое коробчатое основание
-
Закаленные направляющие с зачищенными поверхностями
-
Выемка грунта со съемным мостом на станине позволяет работать с заготовками большого диаметра (до 690 мм), включая кольца, диски и фланцы
-
Шпиндельный механизм оснащен высокоточными подшипниками качения
-
Современная конструкция резцедержателя обеспечивает надежную фиксацию режущего инструмента и высокую точность токарных работ
-
Токарно-винтовой станок 1V625 оснащен цифровой электронной индикацией подачи заготовки в систему координат
