Токарно-винторезный станок представляет собой многофункциональное промышленное оборудование универсального типа, предназначенное для выполнения широкого спектра технологических операций. Он применяется для обработки наружных и внутренних поверхностей цилиндрических и конических деталей различных размеров и диаметров, а также для нарезания резьбы. В зависимости от типовой принадлежности и технических характеристик, данное оборудование может использоваться как в индивидуальном, так и в мелкосерийном производстве.
Токарные станки предназначены для обработки деталей типа тел вращения и составляют значительную часть парка металлорежущего оборудования. Их конструктивная особенность заключается в том, что заготовка совершает вращательное движение, в то время как режущий инструмент остается неподвижным. Это отличает токарные станки от фрезерных, сверлильных и других типов металлорежущего оборудования.
Токарно-винторезные станки используются для изготовления различных деталей, таких как валы, диски, оси, штифты, цапфы, фланцы, кольца, втулки, гайки, муфты и другие. Основные виды операций, выполняемых на токарных станках, включают:
-
Обработку наружных и внутренних цилиндрических поверхностей;
-
Обработку наружных и внутренних конических поверхностей;
-
Обрезку заготовки;
-
Обработку торцов и выступов;
-
Формирование канавок;
-
Нарезание наружной и внутренней резьбы;
-
Сверление, зенковку и рассверливание отверстий;
-
Обработку фасонных поверхностей;
-
Формирование гофрированных поверхностей.
Применение числового программного управления (ЧПУ) на токарном станке, таком как Cyclematic CTL-618EVS, позволяет выполнять обработку фасонных поверхностей без использования специализированных фасонных резцов. Кроме того, данное оборудование способно функционировать в автоматическом режиме с минимальным участием оператора, что снижает затраты на рабочую силу и минимизирует вероятность возникновения дефектов продукции. Использование приводных инструментальных блоков на токарных станках с ЧПУ также обеспечивает возможность выполнения фрезерных операций, что значительно сокращает время обработки деталей за счет интеграции токарных и фрезерных процессов.

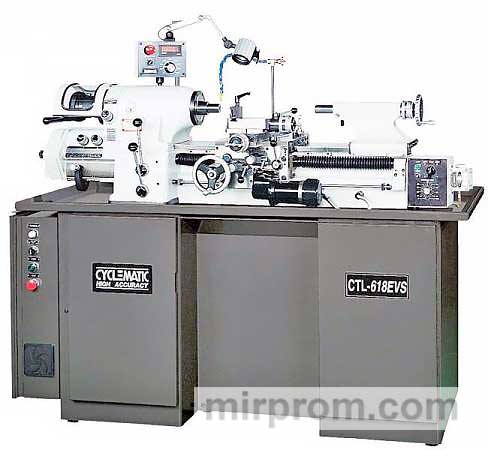

Основные технические характеристики токарно-винторезного станка Cyclematic CTL-618EVS включают:
-
Масса: 2420 кг;
-
Потребляемая мощность: 3 кВт;
-
Максимальная длина обрабатываемой заготовки: 457 мм;
-
Максимальный диаметр заготовки над суппортом: 152 мм;
-
Максимальный диаметр заготовки над станиной: 280 мм.
