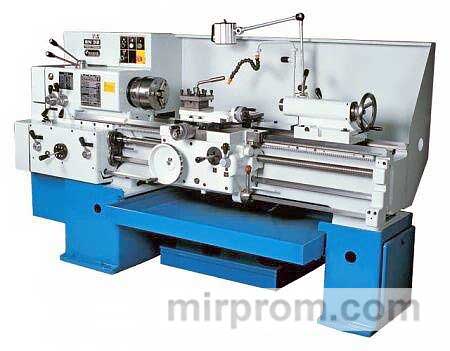

Токарно-винторезный станок Trens SN 32 (1000)

Токарный станок винтовой резки TRENS SN 32

Токарный станок винтовой резки TRENS SN 32 является универсальным решением для среднего и мелкосерийного производства. Он идеально подходит для обслуживания существующего парка оборудования и ремонта на малых предприятиях и в мастерских, а также на крупных производственных объектах.

Основные функции станка:

• Заточка и растяжка цилиндрических, конических и фасонных поверхностей.

• Сверление, зенкование и расширение осевых отверстий.

• Нарезка нескольких типов резьб: метрической, дюймовой, тангенциальной и модульной.

Преимущества:

• Соответствие более высокому классу точности по сравнению с советскими моделями 16K20M «Ижам», ЗММ CU325 и Витязь.

• Использование лазера для измерения всех элементов станка, проверка на центровку и биение, а также проведение длительных испытаний.

• Закалка направляющих станины до 400 НВ на глубину 2-3 мм.

• Рама, патрон и резцедержатель из высокопрочных материалов, обеспечивающих высокую твердость станка и возможность достижения высоких скоростей и больших глубин резания.

Конструктивные особенности:

Рама:

• Изготовлена из чугуна и представляет собой монолитную конструкцию.

• Обеспечивает необходимую жесткость между шпинделем, инструментальной головкой и задней бабкой.

• Температурная стабилизация гарантирует высокую точность как в длительных процессах, так и при режимах резки с большими подачами.

Шпиндель:

• Оснащен радиально-упорными подшипниками с предварительной нагрузкой.

• Узел обладает достаточной жесткостью для тяжелых режимов резания.

• Подшипники FAG заполнены высококачественной жировой смазкой NBU15 KLÜBER и не требуют обслуживания в течение всего срока службы.

• Максимальная скорость вращения шпинделя составляет 2500 об/мин, что обеспечивается электродвигателем мощностью 4 кВт и высоким крутящим моментом.

Инструментальная головка:

• Может быть оснащена системой MULTIFIX, обеспечивающей быструю и точную замену инструмента, удобство использования и высокую надежность.

• Головка MULTIFIX позволяет производить небольшие серии деталей с использованием большего количества инструментов.

• В базовом варианте установлена четырехпозиционная головка.

Органы управления:

• Конструкция органов управления упрощает эксплуатацию станка.

• Высокое качество и надежность агрегатов обеспечивают безопасность и бесперебойность работы оборудования.

• Конструкция втулок токарного проводника обеспечивает равномерную и точную подачу при нарезании резьбы.

• По обе стороны суппорта установлены защитные кожухи подающего винта.

Электрическая система:

• Обеспечивает высокую безопасность при работе благодаря системе защиты от перегрузки.

• Немецкие компоненты MOELLER обладают повышенной надежностью и увеличенным сроком службы.

• Конструкция электрической платы упрощает доступ к компонентам системы и сокращает время технического обслуживания.

• Вводные электрические кабели проложены таким образом, чтобы избежать поломок или повреждений, а также облегчить доступ к устройству для удаления стружки.

Устройство цифрового дисплея (DCS):

• Блок цифрового дисплея HEIDENHAIN может быть дополнительно установлен на токарном станке.

• Возможны варианты с двухосным и трехосным устройством.

• Цифровой индикатор прост в настройке, практически не требует технического обслуживания и обеспечивает отображение текущего рабочего и измерительного положения, расстояния, которое необходимо пройти, нескольких нулевых точек для различных деталей, быструю перенастройку на новую деталь и комфорт оператора.

Точность:

• Диапазон диаметров: Ø 20 мм - Ø 100 мм (класс точности IT7), Ø 100 мм - Ø 400 мм (класс точности IT6).

• Станок соответствует классу «P» (высокоточные станки).

Технические характеристики:

• Масса: 1620 кг.

• Габаритные размеры: 2640 x 1010 x 1445 мм.

• Потребляемая мощность: 4 кВт.

• Конус шпинделя: КМ6.

• Шаг метрической резьбы: 0,25-20 мм.

• Диаметр отверстия шпинделя: 80 мм.

• Ход поперечных салазок: 250 мм.

• Ход пиноли: 180 мм.

• Максимальная длина заготовки: 1000 мм.

• Диапазон скоростей шпинделя: 14-2500 об/мин.

• Максимальный диаметр заготовки над суппортом: 168 мм.

• Максимальный диаметр заготовки над станиной: 330 мм.

• Шаг дюймовой резьбы: 2-16 ниток на дюйм.

• Максимальное сечение резца: 20х20 мм.

• Диапазон продольных подач: 0,025-3,2 мм/об.

• Диапазон поперечных подач: 0,12-1,6 мм/об.

• Количество подач (поперечных и продольных): 38.

• Шаг питчевой резьбы: 4-160 ниток на дюйм.

Заключение:

Токарный станок TRENS SN 32 отличается высокой точностью, жесткостью и надежностью. Он оснащен современными системами управления и дополнительными опциями, что делает его идеальным выбором для различных производственных задач.
