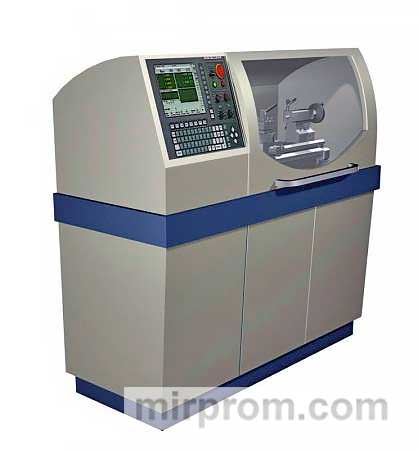

Токарный станок с числовым программным управлением (ЧПУ) TV-101 предназначен для обработки металлических заготовок в мелкосерийном и серийном производстве на различных металлообрабатывающих предприятиях.
Основные характеристики станка:
-
Система управления ЧПУ: Модель KT-GSK 928, характеризующаяся простотой интерфейса и отсутствием необходимости в специализированных знаниях в области программирования. Начальная подготовка оператора занимает 2-3 дня.
-
Точность позиционирования: Обеспечивает высокую точность обработки благодаря системе ЧПУ, контролирующей все виды токарных операций и процессы нарезки резьбы с точностью до -3 мкм.
-
Конструктивные особенности: Монолитная чугунная станина с V-образными направляющими скольжения, обеспечивающая долговечность и жесткость конструкции. Центральные подшипниковые узлы (ЦБП) расположены между направляющими для повышения точности перемещения.
-
Технологические возможности: Механическая часть станка в сочетании с усовершенствованной системой ЧПУ позволяет обрабатывать детали из стали, цветных металлов и пластмасс массой до 15 кг с классом точности, близким к уровню P.
-
Программное обеспечение: Станок может поставляться с программным обеспечением в стандартных кодах G. По запросу заказчика возможна комплектация другими системами ЧПУ.
-
Монтаж и эксплуатация: Установка станка не требует сложных пусконаладочных работ и включает подключение электропитания, заземления и выравнивание по уровню. Средний срок службы составляет не менее 10 лет, а гарантийный срок - 1,5 года. Для повышения надежности конструкции исключена необходимость в использовании шестерен, что позволяет проводить смазку каждые три месяца.
Технические параметры станка:
-
Производитель: КомТех
-
Масса: 320 кг
-
Габаритные размеры: 1600 x 620 x 1450 мм
-
Потребляемая мощность: 1,6 кВт
-
Диаметр патрона: 125 мм
-
Шаг метрической резьбы: 0,25/12 мм
-
Диаметр отверстия шпинделя: 19 мм
-
Максимальная длина заготовки: 535 мм
-
Диапазон скоростей шпинделя: от 20 до 2000 об/мин
-
Максимальный диаметр заготовки над суппортом: 100 мм
-
Максимальный диаметр заготовки над станиной: 220 мм
-
Класс точности по ГОСТ 8-82: Н.
