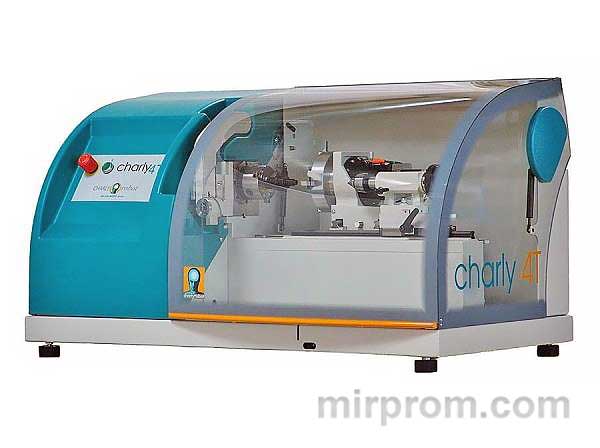

Токарный станок с ЧПУ Mecanumeric Charly 4T Standard

Компактный полупрофессиональный токарный станок с ЧПУ Charly 4T STANDARD.

Станок оснащен высокоточной кинематикой швейцарской компании SKF, безступенчатой регулировкой скорости главного привода, датчиком автоматической калибровки инструмента.

Mecanumeric/Charly Robot CNR3

CNC CNR3 - это новейшее поколение ЧПУ из семейства CNR. С самого первого поколения эти ЧПУ зарекомендовали себя стабильными, надежными компонентами и любили простой, удобный и понятный интерфейс управляющей программы.

Высококачественные и надежные компоненты от мировых производителей

Несмотря на то, что станок Charly 4T является полупрофессиональным токарным станком, мы комплектуем станок высококачественными компонентами от мировых производителей. Где бы он ни использовался, в гараже или домашней мастерской, классе или небольшом производстве - машина продолжает оставаться сложным техническим устройством. В свою очередь, качество комплектующих напрямую зависит от его надежности и долговечности, точности обработки (в том числе точности обработки после нескольких лет использования).

Конструкция машины

Конструкция машины и ее элементов - для поддержания высокой прочности и жесткости машины Charly 4T имеет комбинированный корпус. Основой рамы является чугунная рама, на которой находятся все важные составляющие кинематики и другие дополнительные элементы, опора машины выполнена из стабилизированной сварной стали. Чугунная рама имеет зачищенные поверхности мест установки направляющих, а ответные элементы имеют зачищенные точки крепления каретки. Такая конструкция даст уверенность в том, что машина прослужит долгие годы, не теряя первоначальных характеристик. Верх станка имеет декоративные пластиковые панели, которые придают станку современный дизайн.

SKF

Направляющие и каретки Charly 4T оснащены профильными рельсами серии LLT SKF с четырьмя рядами шариков и Х-образным расположением с углом контакта 45 ° между кузовами и дорожками качения. Расположение Х-образного рисунка повышает способность системы к самовыравниванию. Отклонения, возникающие при монтаже, компенсируются даже при установке с предварительным натяжением, что обеспечивает плавность хода. Благодаря двухточечному шаровому контакту трение сводится к минимуму. Это обеспечивает надежную работу без рывков и проскальзывания, что способствует увеличению срока службы рельсовой направляющей.

Четырехрядное расположение шариков под углом 45 °, соответствующее ISO 14728, в свою очередь оптимизирует распределение нагрузки по всем четырем основным направлениям приложения нагрузки. Эта особенность обеспечивает высокий уровень гибкости конструкции. Способность выдерживать высокие нагрузки, в том числе и крутящие, делает эти рельсовые направляющие идеальным решением.

Каретки LLTHC 20 U T1 R представляют собой небольшую каретку стандартной длины и стандартной высоты, такие каретки устанавливаются на Charly 4T. Эти каретки имеют предварительную нагрузку Т1, это небольшая предварительная нагрузка (2% от динамического значения предварительной нагрузки С). Это положительно сказывается на работе всей линейной направляющей системы. Предварительное натяжение повышает жесткость линейных направляющих, снижая тем самым величину отклонения под нагрузкой.

Компактные размеры и низкое энергопотребление

Настольный токарный станок Charly 4T очень компактен и предназначен для работы с небольшими изделиями. Станок предназначен для размещения на рабочем столе или верстаке, питания станка 220 В (стандартное гнездо 16А), а также не требует подключения других коммуникаций (воздух, водоснабжение, водоотведение и т.д.)

Токарные станки Charly 4T

разработаны в соответствии с европейскими нормами и директивами ЕС по безопасности данного типа оборудования:

• 2014/30/UE
• 2006/42/CE
• 2014/35/UE
/ul>

Они оснащены защитным кожухом, полностью закрывающим зону обработки и имеющим электромагнитный замок, блокирующий доступ в зону обработки во время обработки.Защитный кожух также оснащен датчиком положения, который блокирует запуск программы до ее закрытия. Кроме того, защитный кожух позволяет защитить персонал и помещение от летящей стружки и пыли, а также снизить уровень шума. Для машин такого класса это особенно актуально, так как благодаря своим компактным размерам машина часто используется не только в цеховых условиях, но и в офисных помещениях, небольших близких мастерских и даже учебном классе. Кроме того, машина оснащена кнопкой аварийной аварийной остановки, что позволит в случае ошибок и непредвиденных ситуаций резко остановить обработку и избежать повреждения инструмента и детали.

Характеристики и преимущества Charly 4T

• CNR3
• Отличный обзор рабочего пространства
• Кнопка аварийного останова на передней панели машины
• 220 В
• Низкое энергопотребление
• Стандартные функции включают датчик вылета режущего инструмента
• Быстрая регулировка режущего инструмента вдоль центральной оси, благодаря широкой конфигурации самого суппорта регулировка вдоль центральной оси займет считанные секунды, а концепция «Резцовая проставка» вернется в далекое прошлое
• Позиционирование - программа управления позволяет позиционировать детали с различной дискретностью, эта дискретность может быть задана от непрерывного до 0,01 мм
• 4-ходового датчика, включить автоматические настройки позиционирования резца
• Программа управления позволяет регулировать режим резания в режиме реального времени. 2 параметра могут быть скорректированы - изменение линейной скорости движения и скорости вращения шпинделя (поворотного патрона)

Масса, кг	100
Производитель	Mecanumeric
Потребляемая мощность, кВт	0.4
Диаметр отверстия шпинделя, мм	23
Макс. длина заготовки, мм	320
Макс. Ø заготовки над станиной, мм	100
