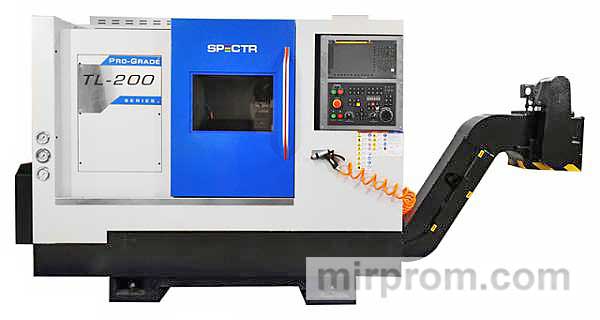

Назначение и особенности токарных станков серии TL
Токарные станки серии TL разработаны для комплексной механической обработки деталей сложной конфигурации и стандартных компонентов, таких как тела вращения: валы, оси, фланцы и другие элементы, требующие точения. Основные операции включают обработку заготовки, закрепленной в патроне, с помощью вращательного движения и подачи инструмента, что позволяет достигать заданных параметров размеров, формы и качества поверхности.
Применение
Станки серии TL широко используются в различных отраслях машиностроения, включая аэрокосмическую промышленность и автомобилестроение. Они предназначены для обработки высокопрочных материалов, таких как высоколегированные и нержавеющие стали, а также цветные металлы и сплавы.
Конструктивные особенности
Каркас
Каркас станка выполнен из монолитного наклонного слоя увеличенного сечения из высококачественного чугуна, что обеспечивает оптимальное распределение нагрузки и прочную опору турели при резке. Наклон рамы под углом 45° способствует эффективному поглощению вибраций при обработке закаленных стальных деталей с твердостью до 45 HRC и быстрому удалению стружки из зоны резания.
Шпиндель
На станке установлен высокоточный и жесткий шпиндель производства компании KENTURN (Тайвань). Для обеспечения максимальной жесткости при больших нагрузках используются двойные роликовые радиальные и двойные шариковые упорные подшипники. Конструкция шпинделя позволяет достигать точности обработки в диапазоне от 300 мм до ±0,004 мм.
Револьверная головка
Револьверная головка гидравлического типа на 10 позиций от LIO SHING (Тайвань) обеспечивает плавность хода, высокую выходную мощность и устойчивость при повышенных нагрузках на инструмент. Она также оснащена источником охлаждающей жидкости, что повышает эффективность обработки. Точность повторяемости составляет 0,003 мм.
Автоматизированная задняя бабка
Задняя бабка предназначена для фиксации и поддержки длинных и тяжелых заготовок при обработке в центрах. Она перемещается по широким скользящим направляющим прямоугольного сечения, что обеспечивает высокую жесткость и точность при обработке в тяжелых режимах резания. Перемещение задней бабки осуществляется на определенное расстояние от команд ЧПУ с помощью револьверной головки.
Роликовые направляющие
Основные движения опоры инструмента по осям Z и X осуществляются по роликовым направляющим серии RG от HIWIN (Тайвань), обладающим сверхвысокой твердостью и грузоподъемностью. На станке установлены направляющие высокого класса точности (Н) с дополнительной защитой КК, предотвращающей попадание пыли и горячей стружки: ось Z (35 мм) и ось X (30 мм).
Система ЧПУ
В базовую комплектацию входит обновленная система ЧПУ FANUC 0i-TF (5) Plus с ЖК-монитором 10,4 дюйма. Версия Plus обладает расширенными функциональными возможностями:
-
Увеличена память с 512 КБ до 2 МБ.
-
Поддержка трех методов резки (G76, G92, G32).
-
Расширенная функциональность цикла сверления и G84 врезания (справа и слева), а также опция резки G85 с колебаниями для дробления стружки.
-
Возможность высокочастотного колебания привода для предотвращения образования сливной стружки при повороте.
Инструментальные блоки
Револьверная головка оснащена инструментальными блоками для наружного токарного обработки, под буровой инструмент с круглым сечением и блоком для U-образного сверла с внутренней подачей смазочно-охлаждающей жидкости через инструмент. Количество блоков указано в расписании станка.
Патрон токарного станка
В базовую комплектацию входит гидравлический самоцентрирующийся 3-кулачковый патрон размером 8" (208 мм) от AutoGrip (Тайвань), изготовленный из износостойкой стали и предназначенный для зажима цилиндрических симметричных заготовок. Стандартный набор включает пробитые и необработанные кулачки для полноценной работы. Максимальный диаметр зажима составляет 210 мм, минимальный – 23 мм, а максимальное усилие зажима – 31,9 кН.
Измерительная система
На моделях TL-200 (переводниках) на заводе устанавливаются необходимые соединители для подключения измерительной системы прибора при работе оборудования в зонах заказчика. Установка системы измерения RENISHAW HPMA A-2181-0610 может быть выполнена в любое время при необходимости. Эта система оснащена электроприводом и обнаруживает неисправный инструмент, измеряя его длину для предотвращения использования поврежденного инструмента в последующих операциях обработки.
Электронный замок
В базовой комплектации имеется электронный замок для запирания дверей при обработке, обеспечивающий защиту и безопасность оператора. Станок включается и обработка производится только после закрытия двери, которую нельзя открывать во время работы. Усилие фиксации зажима составляет 1000 Н.
Конвейер для удаления стружки
Стандартный встроенный конвейер ленточного типа производства KEYARROW (Тайвань) предназначен для интенсивного удаления стружки из зоны резания, что позволяет работать на станке без сервисных остановок. Вместе с конвейером поставляется корзина для сбора стружки.
Трансформатор
Трансформатор применяется для снижения напряжения переменного тока с 380 В до 220 В и входит в стандартную комплектацию.
Подготовка к подаче штанги
Для работы со штангой на станке монтируются необходимые соединители. Кабели подключаются к электрическому шкафу и электрическим платам для синхронизации работы штангового питателя с машиной. Подключение штангового питателя не вызывает затруднений для оператора.
Комплект ЗИП
Комплект ЗИП включает:
-
Переходные втулки (ID): Ø6, 8, 10, 12, 20, 25 мм.
-
Переходные втулки (U-drill): Ø16, 20, 25, 32 мм.
-
Два комплекта калиброванных кулачков.
-
Шесть комплектов неповрежденных кулачков.
-
Четыре регулировочных болта и опоры.
-
Комплект клиновых пластин (12 шт.).
-
Один инструментальный ключ (36 мм).
-
Один пистолет для воздуха.
-
Один пистолет для смазочно-охлаждающей жидкости.
Дополнительная система ЧПУ
Дополнительная система ЧПУ Siemens Sinumerik 828D предназначена для токарных и обрабатывающих центров и обладает передовыми технологическими функциями, включая функцию ShopTurn, что позволяет оператору быстро и легко переходить от графического представления детали к плану работ.
Питатель штанг DH-65/65L
Основные технические характеристики питателя штанг DH-65/65L включают:
-
Модель: DH-65/65L.
-
Диаметр штанги: 5-65 мм.
-
Длина главного вала: 1200/1500 мм.
-
Высота центра вала: 850-1250 мм.
-
Вес: 250 кг.
-
Давление: 6 кг/см².
Маслоотделитель (сепаратор смазки)
Сепаратор смазки предназначен для удаления плавающего масла с поверхности смазки с помощью диска из нержавеющей стали с специальным покрытием. Масло удаляется, а чистая охлаждающая жидкость подается обратно в систему охлаждения, что значительно продлевает срок службы теплоносителя.
Система подачи хладагента
Система подачи хладагента под высоким давлением (10 бар) непосредственно через инструмент позволяет повысить качество обработки глухих отверстий за один проход, увеличить скорость подачи инструмента и обеспечить лучшую обработку поверхности за счет интенсивной очистки от стружки и уменьшения деформационного упрочнения материала. Интенсивная подача охлаждающей жидкости также продлевает срок службы инструмента.
Технические характеристики
-
Производитель: SPECTR.
-
Максимальный диаметр вращения: 470 мм.
-
Максимальный диаметр точения: 400 мм.
-
Максимальная длина точения: 400 мм.
-
Максимальный диаметр прутка: 52 мм.
-
Диапазон по оси X: 210 мм.
-
Диапазон по оси Z: 400 мм.
-
Конус: A2-6.
-
Частота вращения шпинделя: 4000 об/мин.
-
Диаметр отверстия шпинделя: 62 мм.
-
Размер патрона: 8 дюймов.
-
Ускоренная подача по оси X: 24 м/мин.
-
Ускоренная подача по оси Z: 24 м/мин.
-
Размер державки инструмента: 25 x 25 мм.
-
Размер державки расточного резца: 40 мм.
-
Точность позиционирования: 0,009 мм.
-
Повторяемость: 0,003/0,004 мм.
-
Перемещение задней бабки: 400 мм.
-
Конус пиноли задней бабки: MT4.
-
Ход пиноли задней бабки: 120 мм.
-
Диаметр пиноли задней бабки: 75 мм.
-
Двигатель привода главного шпинделя: 11/15 кВт.
-
Двигатель привода оси X: 1,8 кВт.
-
Двигатель привода оси Z: 1,8 кВт.
-
Крутящий момент главного шпинделя: 118 Нм.
-
Крутящий момент приводного инструмента: нет данных.
-
Количество инструментов: 10 шт.
-
Угол наклона станины: 45°.
-
Тип направляющих: качения.
-
Длина направляющих: 3455 мм.
