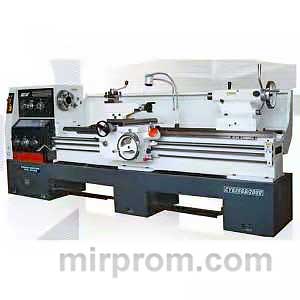

ТОКАРНЫЙ СТАНОК YUNNAN С ВЫЕМКОЙ В СТАНИНЕ И РУЧНЫМ УПРАВЛЕНИЕМ CY6250B CY6266B CY6276L

Управление:

Обычное

Диаметр обработки над станиной: 500/660/760mm

Мах диаметр обработки над суппортом: 300/430/530mm

Расстояние между центрами: 1000/1500/2000/3000mm

Описание:

Токарные станки серий CY6250A CY6250B CY6250L CY6266A CY6266B CY6266L CY6276L обладают всеми структурными и эксплуатационными характеристиками стандартных токарных станков. Суппорт крепятся к станине, что расширяет диапазон обработки обычных токарных станков. Суппорт легко разбирается и имеет высокую точность повторного позиционирования. После демонтажа суппорта можно обрабатывать детали особой формы и дисковые детали большого диаметра. Данный станок широко применяется для изготовления отдельных деталей или серийного производства в машиностроительной промышленности.

Характеристика

Редуктор перемещения передней бабки, фартук и станины изготовлены из высококачественного чугуна и отлиты с применением технологии полимерного литья. Станины выполнены с помощью закалки индукционным методом, твердостью около HRC 52.

Шпиндель опирается на 3-точечные высокоточные подшипники, все шестерни в бабке точно отшлифованы, шпиндель плавно вращается на высокой скорости. Жесткость шпинделя высокая с абсолютной температурой не выше 35*C.

Присутствует система быстрой подачи для повышения эффективности. Широкий диапазон подач и шага доступны без замены шестерен, расстояние между центрами 1000 - 5000 мм, благодаря чему данный токарный станок охватывает широкий диапазон обрабатываемых деталей.

При включении быстрой подачи маховик продольного перемещения суппорта инструмента автоматически отключается.

Установлены надежные устройства безопасности, такие как ножной тормоз и аварийный выключатель питания. Регулируемое устройство защиты от перегрузки также установлено в системе подачи.

Резцедержатель станка имеет структуру кулачка храповой защелки, и может быть заблокирован поворотом рычага всего на полкруга.

Задняя бабка оснащена механизмом двойной блокировки, плавное и легкое движение обеспечивается упругими прокручивающимися устройствами под ней.

Артикул

Ед. изм.

CY6250

CY6266

CY6276L

A

B

L

B

L

обработка над станиной

мм

500

660

760

обработка над суппортом

мм

300

430

530

расстояние между центрами

мм

1000/1500/2000/3000мм

насадка шпинделя

C6

D8

целик 3-х кулачкового патрона

K11250C/C6

K11250C/D8

K11325C/D8

K11325C/D8

K11325C/D8

диаметр шпинделя

мм

52

82

105

82

105

105

скорость шпинделя

об/мин

9-1600

24 ступени

9-1600

(24ступени)

6-1120

(24ступени)

9-1600

(24 ступеней)

6-1120

(24ступени

6-1120

(24ступени)

максимальный выходной крутящий момент шпинделя (30 мин)

нютон метры

1400

2000

2000

диапазон продольной подачи

мм/ об

0-028-

6.43

0-028-

6.43

0.063-

6.43

0-028-

6.43

0.063-

6.43

0.063-

6.43

диапазон поперечной подачи

мм/ об

0.012-

2.73

0.012-

2.73

0.012-

2.73

0.012-

2.73

0.027-

2.73

0.027-

2.73

метрическая резьба

мм

0.5-224

(48типов)

0.5-224

(48типов)

1-224

(46типов)

0.5-224

(48 типов)

1-224

(46типов)

1-224

(46типов)

дюймовая резьба

дорожка/дюйм

72-1/8in(46типов)

72-1/8in(46типов)

28-1/8in(42типов)

72-1/8in(46 типов)

28-1/8in(42типов)

28-1/8in(42типов)

модульная резьба

0.5-112(42 типа)

резьба диаметрального шага

Д.П.

56-1/4(45 типов)

основной двигатель

кВ

7.5

7.5

11

11

перемещение поперечного суппорта

мм

340

370

перемещение верхнего суппорта

мм

145

200

скорость продольного перемещения

м/ мин

4.5

4.5

поперечная скорость движения

мм/ мин

1.9

1.9

диаметр пиноли задней бабки

мм

75

75

максимальное перемещение пиноли задней бабки

мм

150

150

конус шпинделя задней бабки

M5

M5

размер фрезы

мм

25*25

25*25

габариты станка

мм

2500/3000/3500/4500*1150*1300

2500/3000/3500/4500*1250*1400(76L:+100 в высоту)

вес нетто/брутто

кг

2540/2100 2860/2400 3200/2800 4000/3800

2800/2200 3000/2500 3400/2900 4200/3400(76L:+100 на обоих)

круглограмма

0.01

цилиндричность

0.04/300

плоскостность

0.025/&Phi|300

показатель точности

GB/T4020-1997

Стандартная комплектация

1. 250 мм 3-кулачковый патрон для серий 50B, 50L|0325 мм 3-кулачковый патрон для серий 66B, 66L, 76L

2. Циферблат для нарезания резьбы гребёнкой

3. Защита от стружки для токарного станка L&le|2m, L&le|3m

4. Ножной тормоз

5. Маслонагнетатель

6. Вращающийся центр 5#

7. Центр 5#

8. Центральная втулка

Дополнительная комплектация

1. 630 мм планшайба для 50-й серии

800 мм планшайба для 66-й, 76-й серий

1. 400 мм 4-кулачковый патрон

2. 20-140 мм небольшой неподвижный люнет

3. 130-260 мм большой неподвижный люнет

4. 2680мм подвижный люнет

5. 250мм поводковая планшайба

6. 4-позиционный упор для седла

7. 4-позиционный упор для поперечного седла

8. Микроограничитель для седла

9. Быстросменный резцедержатель
10. Демпфирующая шайба

11. Приспособление для точения конусов

12. Галогенная рабочая лампа

13. УЦИ

14. Соответствие стандарту СЕ

15. Крышка для корпуса патрона
