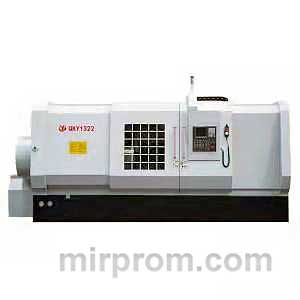

ТОКАРНЫЙ ТРУБОНАРЕЗНОЙ СТАНОК С ЧПУ YISHUI QKY1322

Описание:

Токарный станок с ЧПУ YISHUI Slant bed с ЧПУ, предназначенный для трубной резьбы - это новый тип автоматического токарного станка с высокой точностью и эффективностью. Станок этой серии оснащен передовыми составляющими, такими как сервопривод или механизированная револьверная головка и т.д.. Токарный станок этой серии способен обрабатывать дуговые, прямые и косые цилиндрические заготовки, а также осуществлять резьбу. Данный станок также может быть использован как обычный токарный станок с ЧПУ для точения внутренней и внешней цилиндрической поверхности, конической поверхности и других вращающихся поверхностей.

Откидная станина:680мм

Максимальный диаметр вращения:600мм

Откидной поперечный суппорт:450мм

Расстояние между центрами:920мм

Артикул

Ед. изм.

QKY1322

Производительность

Максимальный диаметр обработки над станиной

мм

680

Максимальный диаметр обточки

мм

600

Максимальный диаметр обработки над суппортом

мм

450

Расстояние между центрами

мм

920

Угол наклона станины

&deg|

45

Шпиндель

Расточный шпиндель

мм

225

Насадка шпинделя

-

A2-15

Прутковый материал

-

220

Диапазон частоты вращения шпинделя

об/мин

550

Револьверная головка

Револьверная головка/резцедержатель

-

Гидравлическая револьверная головка с 8 позициями

Размер хвостовика инструмента

мм

32&times|32

Подача

Перемещение по оси X

мм

350

Перемещение по оси Z

мм

1140

Быстрое перемещение по оси X

мм/мин

4000

Быстрое перемещение по оси Z

мм/мин

6000

Задняя бабка

Диаметр задней бабки

мм

140

Конус пиноли задней бабки

-

MT6

Перемещение пиноли задней бабки

мм

200

Двигатель

Двигатель основного шпинделя

кВт

22

Двигатель насоса охлаждающей жидкости

кВт

0.37

Габариты

Ширина&times|Высота

мм

2000&times|2200

Длина (включая транспортер для стружки)

мм

6600

Вес

Вес нетто

T

12.0

Характеристика

●Большой расточный шпиндель и двойной патрон обеспечивают обработку труб большого диаметра.

●Двойные пневматические патроны обеспечивают эффективность удержания заготовки.

●Цельная станина из высокопрочного железа обеспечивает жесткость и прочность конструкции.

●Ультразвуковая частотная закалка направляющих обеспечивает хорошую износостойкость.

●Контактные поверхности каретки и направляющих используют Turcite B для поддержания точности.

Стандартная комплектация

1. Контроллер Siemens

2. Гидравлическая револьверная головка

3. Пневматический патрон

4. Гидравлическая задняя бабка

Дополнительная комплектация

1. Контроллер ЧПУ Fanuc или другой марки

2. Механизированная револьверная головка

3. Электроинструменты
