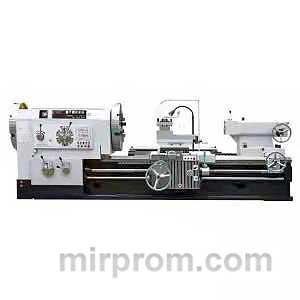

ТОКАРНЫЙ ТРУБОНАРЕЗНОЙ СТАНОК ОБЩЕГО НАЗНАЧЕНИЯ YISHUI Q1319C Q1325C Q1332 Q1350

Описание продукта:

Токарный станок YISHUI серии Q13 предназначен для нарезания внутренней и внешней резьбы, включая метрическую и дюймовую резьбу, а также имеет все общие функции обычного токарного станка, такие как обработка внутреннего отверстия, торцевой поверхности валов и дисков, эта серия оснащена конической направляющей планкой, которая позволяет обрабатывать коническую резьбу. Эта серия станков широко используется в промышленности, включая нефтедобычу, добычу полезных ископаемых, химические трубопроводы и геологоразведку, используется для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт сцепления и т. д.

Откидная станина: 630/800 800 1000 1200 мм

Откидная поперечного суппорта: 340/520 480 610 710мм

Расстояние между центрами: 1500/3000 мм

Артикул

Ед. изм.

Q1319C

Q1325C

Q1332

Q1350

Производительность

Откидная станина

мм

630/800

800

1000

1200

Откидная поперечного суппорта

мм

340/520

480

610

710

Расстояние между центрами

мм

1500/3000

1500/3000

1500/3000

1500/3000

Диапазон трубной резьбы

мм

50-193

50-250

190-320

330-510

Шпиндель

Ширина направляющей

мм

550

600

755

765

Макс. грузоподъемность

т

3

4

6

6

Диаметр отверстия шпинделя

мм

206

255

330

520

Ступени частоты вращения шпинделя

-

VF.4 ступени

VF.4 ступени

FWD. 9 ступени

FWD. 9 ступени

Диапазон частоты вращения шпинделя

об/мин

20-600

20-420

7.5-280

4.9-180

Зажимной патрон

мм

Φ520 4-кулачковый с ручным управлением

Φ630 4-кулачковый с ручным управлением

Φ780 4-кулачковый электрический

Φ1000 4-кулачковый электрический

Револьверная головка

Револьверная головка/Резцедержатель

-

Ручной 4-х позиционный

Ручной 4-х позиционный

Ручной 4-х позиционный

Ручной 4-х позиционный

Размер хвостовика инструмента

мм

32×32

32×32

45×45

45×45

Механизм подачи

Перемещение по оси X

мм

320/420

420

520

520

Перемещение по оси Z

мм

1350/2850

1250/2750

1350/2850

1350/2850

Наклон/диапазон подачи по оси X

мм/об

22/0.02-0.45

22/0.02-0.45

32/0.05-0.75

32/0.05-0.75

Наклон/диапазон подачи по оси Z

мм/об

26/0.07-1.33

26/0.07-1.33

32/0.1-1.5

32/0.1-1.5

Быстрое перемещение по оси X

мм/мин

2300

2300

1870

1870

Быстрое перемещение по оси Z

мм/мин

4000

4000

3740

3740

Наклон/диапазон метрической резьбы

мм

1-15

1-15

23/1-15

23/1-15

Наклон/диапазон дюймовойрезьбы

Число ниток резьбы на один дюйм

14-1

14-1

22/28-2

22/28-2

Задняя бабка

Диаметр пиноли задней бабки

мм

Φ100

Φ120

Φ160

Φ160

Скос пиноли задней бабки

-

MT5

MT6

MT6

MT6

Перемещение пиноли задней бабки

мм

250

250

300

300

Двигатель

Двигатель основного шпинделя

кВт

11

15

22

22

Двигатель быстрого перемещения

кВт

0.3

1.1

1.5

1.5

Двигатель с насосом подачи СОЖ

кВт

0.125

0.125

0.125

0.125

Размер

Ширина×Высота

мм

1550×1550

1700×1600

2100×1650

2100×1850

Длина

мм

3700/5200

4100/5600

4900/6400

5000/6500

Вес

Масса Нетто

т

4.3/5.5

8.0/9.0

11.5/13.0

15.0/16.5

Обратите внимание: длина станины станка может быть изменена в соответствии с реальной рабочей потребностью.

Характеристики:

● Большой диаметр отверстия шпинделя и двойной зажимной патрон обеспечивают обработку труб большого диаметра

● Интегральная станина станка принимает высокопрочное железо для реализации.

● Направляющие, закаленные с ультразвуковой частотой, обеспечивают хорошую износостойкость.

● Оснащенный устройством конической направляющей планки, станок позволяет обрабатывать конические резьбы.
