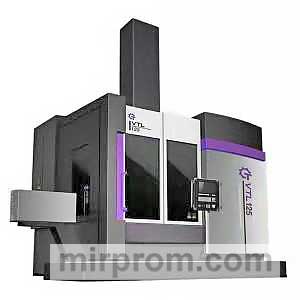

ВЕРТИКАЛЬНЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ CHENGGONG VTL125 VTL160 VTL200 VTL250

Описание продукта:

Станки серии VTL являются новым дизайнерским продуктом, отвечающим требованиям рынка для решения ключевых технологий обработки. Это одностоечный вертикальный токарный станок с ЧПУ с подвижной балкой, с новой конструкцией, технологическим исследованием, наладкой станка и т.д. Он подходит для выработки электроэнергии, судостроения, металлургии, горнодобывающей промышленности и других отраслей промышленности по обработке крупных деталей.

Диаметр рабочего стола: 1000 1400 1600 2000 мм

Макс. диаметр колебания: 1250 1600 2000 2500 мм

Макс. диаметр точения: 1250 1600 2000 2500мм

Макс. высота обрабатываемой детали: 1000 1400/1200 1400/1200 2000/2000 мм

Артикул

Ед.изм.

VTL125/125A

VTL160/160A

VTL200/200A

VTL250/250A

Производительность обработки

Диаметр рабочего стола

мм

1000

1400

1600

2000

Макс. диаметр колебания

мм

1250

1600

2000

2500

Макс. диаметр точения

мм

1250

1600

2000

2500

Макс. высота обрабатываемой детали

мм

1000

1400/1200

1400/1200

2000/2000

Макс. вес обрабатываемой детали

кг

4000

8000

10000

16000

Макс. крутящий момент рабочего стола

Н&middot|м

12500

17500

25000

28000

Точность

Точность процесса обработки

IT6-IT7

IT6-IT7

IT6-IT7

IT6-IT7

Точность позиционирования по оси X/Z

мм

0.018/0.020

0.018/0.020

0.018/0.020

0.02/0.020

Точность повторяемого позиционирования по оси X/Z

мм

0.008/0.01

0.008/0.01

0.008/0.01

0.01/0.01

Главный редуктор

Диапазон частоты вращения шпинделя

об/мин

1-350

1-300

1-250

1-200

Блок изменения скорости вращения рабочего стола

бесступенчатый с 2 блоками

Выходная мощность основного двигателя

нормируемые 30 мин.

кВт

22

30

45

55

непрерывная (нормируемая)

кВт

18

26

37

45

Пиноль задней бабки

Размер сечения пиноли задней бабки

мм

пиноль задней бабки T-type/□220&times|220

Движение по оси X

мм

-200 ~ +700

-200 ~ +950

-200 ~ +1150

-200 ~ +2000

Движение по оси Z

мм

800/900

800/900

800/900

800/1200

Скорость подачи

Скорость подачи резки

мм/оборот

0.01-50

0.01-50

0.01-50

0.01-50

Быстрая скорость подачи

мм/мин

8000

8000

8000

8000

Расстояние между подъемными механизмами балки

мм

3&times|200

4&times|200

4&times|250

4&times|250

Устройство смены инструментов

Станция

4/12

4/12

4/12

4/12

Размер точения инструментальной оправки

мм

32&times|32

32&times|32

40&times|40

40&times|40

Полная мощность

Напряжение

В

AC380

AC380

AC380

AC380

Диапазон волн напряжения

-10 ~ +10

-10 ~ +10

-10 ~ +10

-10 ~ +10

Частота

Герц

50

50

50

50

Общая мощность

кВт

50

68

75

95

Система

Модель устройства ЧПУ

SIEMENS 828D

(Опционально в соответствии с требованиями заказчика)

SIEMENS 828D

(Опционально в соответствии с требованиями заказчика)

SIEMENS 828D

(Опционально в соответствии с требованиями заказчика)

SIEMENS 828D

(Опционально в соответствии с требованиями заказчика)

Вес станка

кг

18250

22500

25500

47000

Габаритные размеры станка (Д&times|Ш&times|В)

мм

5400&times|3950&times|4250

6400&times|4950&times|5250

7150&times|5250&times|5300

7800&times|6200&times|7350

● Китай и зарубежные известные бренды используют основные части, такие как система управления ЧПУ, основные электрические части, основные подшипники, шариковый винт, основные гидравлические части и т. д.

● Внедрение отработанных технологий, надежный выбор импортной фурнитуры, и наши передовые методы обработки и тестирования гарантируют высокую точность обработки станка, его высокую устойчивость и высокую надежность. Станок имеет особенность рационального расположения, удобную эксплуатацию, высокую степень автоматизации и т.д. Станок может соответствовать органическому устройству инструмента, может реализовать устройство автоматической смены инструмента, автоматическую обработку, улучшить качество обработки и снизить эксплуатационные расходы.
