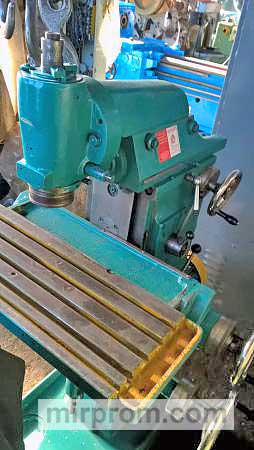

Универсальный фрезерный станок UF-200 (6V75)
Универсальный фрезерный станок UF-200 предназначен для обработки металлических деталей с использованием всех типов стандартных фрез. Обработка может выполняться как в нормальном, так и в высокоскоростном режимах резания, как в направлении подачи, так и против подачи.
Основные конструктивные особенности станка включают:
-
Наличие двух шпинделей: вертикального и горизонтального.
-
Возможность поворота вертикального шпинделя в вертикальной плоскости на угол до ±45°.
-
Наличие рабочих столов различных типов, включая вертикальные, съемные угловые, круглые и угловые универсальные столы.
Станок способен обрабатывать следующие материалы:
-
Сталь.
-
Чугун.
-
Цветные металлы и их сплавы.
Класс точности станка соответствует Н. Основные параметры точности обработки включают:
-
Погрешность обработки деталей: 0,025 мм.
-
Шероховатость обработанной поверхности: от 6,3 до 2,5 мкм.
Технические характеристики станка:
-
Размеры рабочей поверхности стола: длина х ширина – 550 х 195 мм (250 мм для угловых столов).
-
Наибольшее перемещение:
-
Продольное: 250 мм.
-
Вертикальное: 280 мм.
-
-
Пределы рабочей подачи:
-
Продольная подача: от 17,5 до 178 мм/мин.
-
Вертикальная подача: от 17,5 до 178 мм/мин.
-
-
Ограничения скорости вращения шпинделя:
-
Вертикальный шпиндель: от 110 до 1860 об/мин.
-
Горизонтальный шпиндель: от 95 до 1625 об/мин.
-
-
Мощность главного привода: 2,2 кВт.
-
Габаритные размеры: длина х ширина х высота – 1150 х 1100 х 1400 мм.
-
Масса станка: 600 кг.
