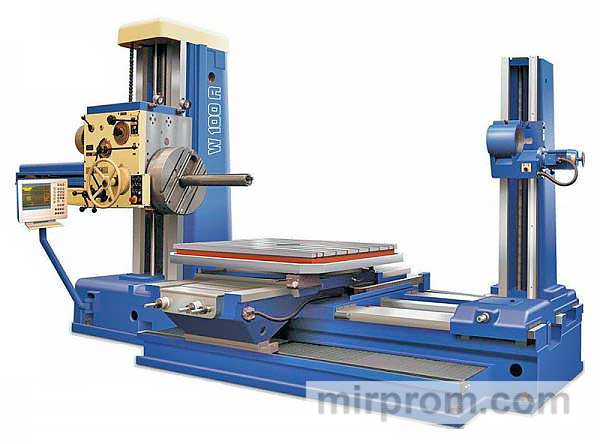

Универсальные горизонтально-расточные станки ReTOS Varnsdorf W100A с УЦИ

Универсальный горизонтально-расточной станок с поворотным столом W100A может управляться простым кнопочным пультом либо пультом с УЦИ (устройством цифровой индикации). Как правило, УЦИ отображает 3 координаты, 4-х координатные исполнения универсальных горизонтально-расточных станков изготавливаются под заказ.

Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка W100A имеют общий фундамент, при этом стол имеет 3 степени свободы: горизонтальную подачу в двух направлениях и вращение вокруг вертикальной оси, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки универсального расточного станка.

Универсальный горизонтально-расточной станок с поворотным столом W100A часто оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (расточные станки с ЧПУ таким приспособлением комплектуются не часто, т.к. им оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель универсального расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера дает возможность изменять диаметр расточки.

Для увеличения длины растачиваемых отверстий универсальные расточные станки доукомплектовываются задней стойкой–люнетом. Между люнетом и шпинделем универсального расточного станка устанавливается ось (борштанга), на которой крепится одна или несколько фрез. В этом случае задняя стойка может служить не только для увеличения длин растачиваемых на станке отверстий, но также для одновременной обработки нескольких деталей и увеличения производительности универсального расточного станка.
