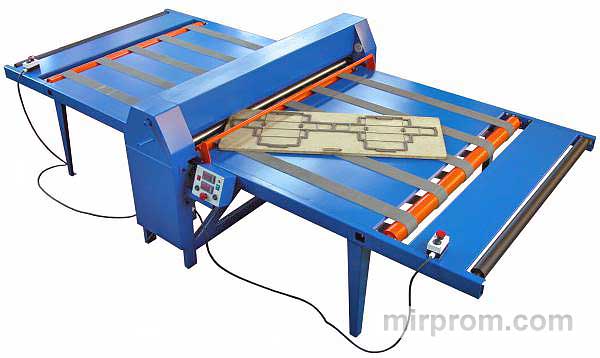

Валковый пресс для изготовления гофротары ВМ-1800

ПРИНЦИП РАБОТЫ

Роликовый пресс имеет два штабелированных стальных вала,

Сверху надет пластиковый трубчатый кожух.

Основным формообразующим элементом является брус, состоящий из

фанерного листа с нарезкой, разметкой, вставленным в прорези пропилена,

перфорирующих ножей.

При подаче пресс-формы с уложенной на нее заготовкой между вращающимися валами в ленту врезают

ножи и нарезают изделие с образованием биговальных линий.

При подаче заготовки в зону резания пруток обычно поворачивается с углом приближения

10-15 градусов. Это повышает устойчивость ножей. Поэтому

максимальная ширина бруса по фронту зависит от его длины

(с учетом угла поворота бруса).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Для улучшения работы пробивного механизма используется принцип " накладывают нависание верхнего пробивного вала.

При резании верхний вал подвергается нагрузке, равной силе резания.

Вал немного поднимается вверх (на величину люфта при регулировке зазора).

После резки нагрузка резко падает до нуля - в этот момент вал опускается вниз.

Если верхний вал " висит " на винтовой передаче и искусственно не прижатой к верхней точке,

т.е. если люфт не выбран, в процессе работы возникнут ударные нагрузки на винтовые передачи.

B наших прессах эта проблема решается конструктивно.

Вал все время прижимается к верхней точке благодаря распорным пружинам и ударам.

Регулировка расстояния между валами очень точная, в пределах 0,01 мм.

Вращение регулировочной ручки приводит к передаче через червячные приводы в обе стороны вала,

затем на винтовых парах.

При регулировке рабочего зазора верхний вал перемещается одновременно, то есть синхронно.

Перемещение формы при резании происходит с помощью конвейерных

лент, что облегчает работу операторов и ускоряет процесс работы.

Привод перемещения ремня и вращения режущих валов оснащен плавным

пуском и остановом с регулировкой скорости, что хорошо влияет на динамику работы машины,

плавность и мягкость работы, а следовательно, и износ всех исполнительных механизмов.

В результате повышается его долговечность.

В прессе имеется панель управления с возможностью установки времени паузы

для загрузки и выгрузки отдельно на каждой половине стола.

А также полуавтоматический режим без участия его управления в процессе эксплуатации.

Таким образом, оператор избавляется от необходимости нажатия кнопок для запуска цикла.

Пластиковая оболочка, используемая в наших прессах, позволяет быстро

менять ее в случае неравномерного или физического износа.

Бандаж - полиэтиленовая труба для систем водоснабжения.

Это очень удобно, так как:

Во-первых, нет необходимости в канавке вала в случае неравномерного износа,

во-вторых, не связано с использованием каких-либо подъемных средств,

в-третьих, нет зависимости от поставщика оборудования.

Наша машина имеет много интересных и необходимых деталей, которые делают ее более удобной.
