ОБЩАЯ ХАРАКТЕРИСТИКА
Пресс оснащен сварной станиной, в которой установлены подшипники для вращения ротора с шестью рабочими полями. Вращение ротора осуществляется вручную посредством поручня, с последующей фиксацией в рабочем положении при помощи педали с фиксатором. Управление прессом осуществляется с помощью пульта управления.
Рабочий стол пресса выполнен в виде рамной конструкции с гидравлическими прижимными колодками. Каждый блок на рабочем столе может быть установлен независимо от других и оснащен индивидуальными настройками и регулировками.
Усилие сжатия прессовых узлов обеспечивается гидроцилиндрами, регулировка которого осуществляется по манометру с центрального пульта управления. Давление в системе регулируется с помощью перепускного клапана. Гидроцилиндры на каждом рабочем столе разделены на две группы управления, что позволяет одновременно производить прессование двух изделий различной длины.
Регулировка усилия сжатия может осуществляться как для всех прессовых узлов одновременно, так и для каждой группы в отдельности, что значительно расширяет функциональные возможности пресса. Для фиксации выбранного давления используется шаровой кран. Обратный ход цилиндров обеспечивается возвратными пружинными механизмами.
Прижимная выравнивающая планка закрепляется на раме с помощью замка рычажного типа с эксцентриковым механизмом и регулируется по толщине заготовки с использованием двух винтовых механизмов. При открытии замка штанга поднимается в верхнее положение с помощью пружинного механизма, обеспечивая доступ для укладки заготовок или выгрузки готового изделия.
НАЗНАЧЕНИЕ

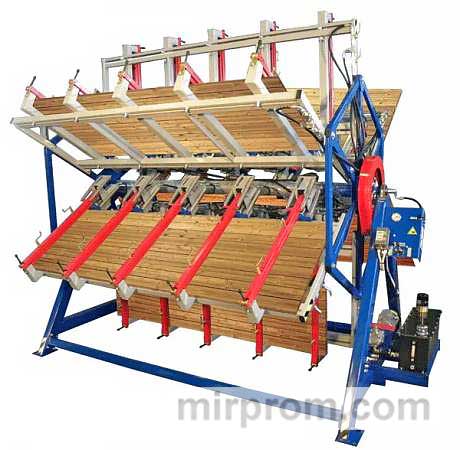

Гидравлический вентилятор Waima PGR 6-2500/50 и PGR 6-3000/50 предназначен для серийного производства клеёных материалов на крупных деревообрабатывающих предприятиях и в мастерских. В частности, он используется для изготовления мебельного и строительного щита, столярного и мебельного бруса.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
-
Сварное основание обеспечивает повышенную устойчивость и жесткость конструкции, что гарантирует стабильную и точную работу всех механизмов.
-
На станине установлены прецизионные подшипники, обеспечивающие вращение поворотного механизма с шестью рабочими поверхностями.
-
Вращение ротора осуществляется вручную с помощью поручня и фиксируется в рабочем положении с использованием педали с фиксатором.
-
Рабочая поверхность станка представляет собой высокопрочную раму, оснащенную блоками для прессования заготовок, функционирующими на основе гидравлической системы.
-
Каждый узел прессования может быть установлен независимо от других узлов и оснащен индивидуальными настройками, что позволяет обрабатывать заготовки различных размеров и конфигураций.
-
Давление, создаваемое прессующими агрегатами, регулируется с помощью гидроцилиндров, управляемых с центрального пульта управления посредством манометра.
-
Сила давления в прессующих блоках также регулируется с использованием перепускного клапана.
-
Каждая рабочая поверхность оборудована двумя группами гидроцилиндров, работающими независимо, что позволяет одновременно склеивать два изделия различных размеров.
-
Регулировка усилия сжатия может осуществляться как для всех прессовых узлов одновременно, так и для каждой группы в отдельности, расширяя функциональные возможности пресса.
-
Для надежной фиксации прижимного усилия, необходимого для качественного склеивания заготовок, пресс оснащен шаровым клапаном.
-
Сброс цилиндров осуществляется с высокой скоростью с помощью пружинных механизмов, что сокращает время процесса и увеличивает производительность пресса.
-
Точная и стабильная фиксация материала на рабочей поверхности обеспечивается прижимной планкой, выравнивающей заготовки в упаковке.
-
Прижимной механизм надежно закреплен на раме станка с использованием замка рычажного типа с эксцентриковым механизмом. При открытии замка прижимная планка перемещается в верхнее положение с помощью пружинного механизма, обеспечивая доступ к готовым изделиям или возможность укладки нового материала для прессования.
-
Регулировка прижимной планки по параметру толщины обрабатываемого материала осуществляется вручную с использованием двух винтовых механизмов.
-
Опционально пресс может быть оснащен системой роторного гидропривода, обеспечивающей устойчивое и равномерное вращение ротора, а также его фиксацию в нужном положении с центрального пульта управления.
-
Гарантийный срок эксплуатации пресса составляет один год.
Технические характеристики:
-
Размер рабочего стола: 2500 х 900 мм (3000 х 900 мм).
-
Толщина склеиваемого щита: от 15 до 50 мм.
-
Количество гидроцилиндров на рабочем столе: 5 (6).
-
Усилие прессования одного цилиндра: 2000 кг.
