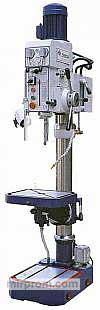

Вертикально-сверлильные станки SIEG Серия ZS и Серия ZY

Эти станки предназначены для выполнения сверления, развертывания, зенковки, внутренней нарезки резьбы, зенковки и т.д., 6-ступенчатой механической коробки скоростей шпиндельной бабки, а также наличия 2 – х скоростной мощный привод с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя.

Область применения:

Станки этой модели используются в различных отраслях машиностроения, таких как судостроение

Схема обработки:

• Рабочая поверхность может быть повернута вручную относительно центральной линии колонны или центральной линии рабочей поверхности или центральной линии горизонтальной оси и может быть отрегулирована по высоте вдоль колонны.
• Шпиндельная коробка может поворачиваться вокруг центральной линии колонны и может регулироваться по высоте вдоль колонны.

Конструктивные особенности:

станки серии ZS оснащены 6-ступенчатой механической коробкой скоростей, шпиндельной головкой, а также 2 – х высокоскоростной мощный привод с реверсивным вращением.

Автоматическая подача шпиндельного узла достигается установкой его величины и шага через включение электромагнитной муфты, обеспечивая плавность работы.

Станки оснащены системой подачи смазочно-охлаждающей жидкости в зону резания, имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.

• Привлекательный внешний вид, простота использования, простота обслуживания и дизайн с точки зрения безопасности.
• В качестве основной системы привода используется два высокоскоростных двигателя, достаточно мощный и в то же время энергосберегающий. Широкий диапазон оборотов шпинделя достигается с помощью шестерен.
• Шпиндель отличается высокой степенью жесткости, хорошей износостойкостью, снятием инструмента и балансировкой.
• Основные элементы управления и кнопки легко доступны оператору, что делает машину очень удобной.
• Шпиндель в этой серии станков может питаться как механически, так и вручную.
• Для деталей трансмиссии, таких как шестерни, червячный винт и червячный вал, рейка, ходовой винт, а также для других ответственных деталей, таких как шпиндель и полый шпиндель, используется материал высшего качества со специальным покрытием для предотвращения износа.
• Регулируемый предохранительный зажим в блоке питания шпинделя используется для предотвращения повреждения станка и инструмента в случае перегрузки.
• Защитная решетка под шпиндельной головкой предназначена не только для предотвращения распыления охлаждающей жидкости во время резки, но и для контроля состояния обработки.
• Экран соединяется со шпинделем таким образом, что если экран открыт, он не может быть запущен до тех пор, пока экран не установится в требуемое положение

вертикальные сверлильные станки SIEG. Серия ZY

Станок предназначен для сверления, зенкования, открывания, нарезания резьбы и вертикального фрезерования. Благодаря усиленной конструкции, мощному литому основанию, станок способен обрабатывать заготовки различных размеров, использовать прогрессивные режимы резки и инструменты. Автоматическая подача шпиндельного узла достигается установкой его величины и шага через включение шестерен и обеспечивается при помощи рукоятки

Область применения:

Станки данной модели используются в различных отраслях машиностроения, например на станкостроительных заводах

Конструктивные особенности:

• Привлекательный внешний вид, простота в управлении, простота в обслуживании, безопасность в эксплуатации.
• Односкоростной двигатель для системы главного привода с достаточной мощностью обладает энергосберегающими характеристиками. С помощью приводов можно воспользоваться широким диапазоном скоростей мотора.
• Смазка системы главного привода и системы привода подачи осуществляется автоматически с помощью нового типа трохоидного насоса, вращающегося взад и вперед.
• Возможности шпинделя: высокая жесткость и износостойкость. Шпиндель оснащен устройством для снятия и балансировки инструмента.
• Стопорное устройство патрона шпинделя предназначено для сверления. На конце главного шпинделя имеется резьбовое отверстие для зажима различных типов резцов.
• Основные рычаги управления и кнопки расположены на доступном уровне, что делает машину более простой и удобной.
• Данная серия станков представлена двумя режимами подачи шпинделя: механическим и электрическим.
• Наряду со скоростью вращения вала и глубиной резания станок также оснащен цифровым дисплеем, на котором отображаются измеренные значения.
• Детали привода (шестерни, винт и червячный вал, рейка, питающий винт и др.) изготавливаются из высококачественного материала со специальным износостойким покрытием, как и некоторые ключевые детали (шпиндель и шпиндельный держатель).
• Шпиндельный питатель оснащен регулируемыми предохранительными тисками для предотвращения повреждения станка и инструментов при перегрузке.
• Безопасная направляющая, расположенная под шпиндельным узлом, не только предотвращает разбрызгивание смазочно-охлаждающей эмульсии при резке, но и позволяет наблюдать за ходом работы станка. Направляющая закреплена на шпинделе, поэтому, когда направляющая открыта, шпиндель не может начать движение до тех пор, пока направляющий протектор не окажется на месте
