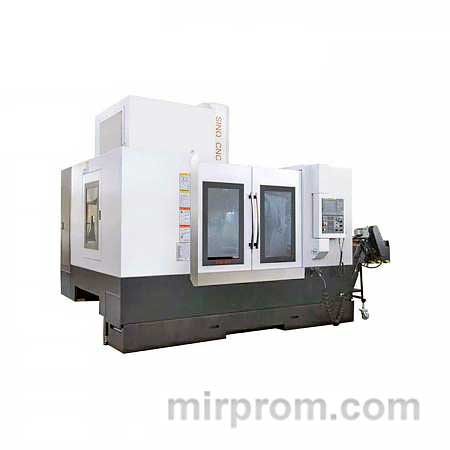

Вертикально-фрезерный обрабатывающий центр SVD-1270 оснащен высокоскоростными линейными направляющими качения и шпинделем.
Технические характеристики:
-
Модель: SVB1270.
-
Система числового программного управления (ЧПУ): FANUC 0i MF Plus.
-
Размеры рабочего стола: 700 x 1400 мм.
-
Максимальная нагрузка на рабочий стол: 1000 кг.
-
T-образный паз: от 5 до 18 мм.
-
Диапазон расстояний от шпинделя до рабочего стола: от 150 до 850 мм.
-
Расстояние от шпинделя до направляющей стойки: 766 мм.
-
Рабочий ход по осям X, Y и Z: 1200, 700 и 700 мм соответственно.
-
Скорость перемещения по осям X, Y и Z: 24, 24 и 20 м/мин.
-
Тип конуса шпинделя: BT50.
-
Диапазон частот вращения шпинделя: от 20 до 6000 оборотов в минуту.
-
Мощность главного серводвигателя: 15 (или 18,5) кВт, крутящий момент 143 Нм.
-
Емкость инструментального магазина: 24 инструмента.
-
Максимальный диаметр инструмента при полной нагрузке: 110 мм.
-
Максимальный диаметр инструмента без учета соседних инструментов: 220 мм.
-
Длина инструмента: 350 мм.
-
Масса инструмента: 15 кг.
-
Время смены инструмента: 3,5 секунды (в обоих направлениях).
-
Точность позиционирования: 0,008 мм.
-
Точность повторного позиционирования: 0,005 мм.
-
Скорость подачи охлаждающей жидкости: 40 литров в минуту.
-
Давление сжатого воздуха: от 6 до 8 кгс/см².
-
Мощность сервомоторов: 15 (или 18,5) кВт, крутящий момент 143 Нм.
-
Общая потребляемая мощность: 35 кВА.
-
Напряжение питания: 380 В ± 10%, частота 50 Гц.
-
Рабочий диапазон температур: от 0 до 40 °C.
-
Рабочий диапазон влажности: от 20% до 80%.
-
Габаритные размеры: 3800 (+ 1400) x 2960 x 3000 мм.
-
Масса станка: 9500 кг.
Назначение: обработка металлических заготовок.
