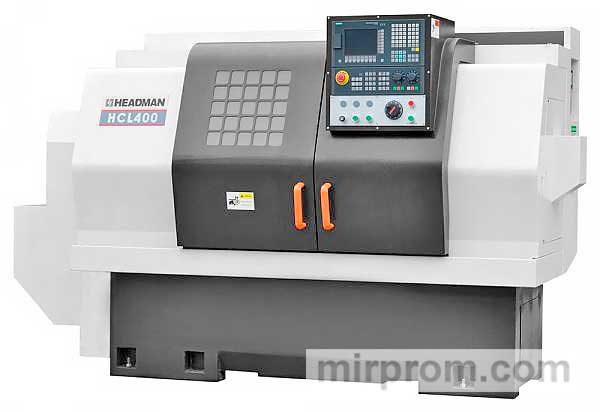

Высокоточные токарные станки с ЧПУ HEADMAN HCL

Особенности Назначение

Высокоточные токарные станки с ЧПУHEADMANсерииHCLпредназначены для высокоточной обработки деталей с точностью позиционирования 0,015 мм и повторяемостью 0,006 мм.

Сочетание высокой жесткости цельнолитой горизонтальной конструкции станины, специально сконструированного мощного и точного шпинделя 11 кВт и высокоточных линейных направляющих, позволяет успешно сочетать силовую резку с отделкой деталей в закаленном состоянии твердостью до 58 HRC, обеспечивая при этом точность в 7-8-м качестве и шероховатость в 8-9 классах.

Область применения

Высокоточные токарные станки с ЧПУ серии HEADMAN HCL используются во всех отраслях машиностроения, аэрокосмической промышленности и приборостроения.

Производство продукции Тяжелая промышленность
Автомобилестроение
Машиностроение
Приборостроение
Авиация
Военная промышленность
Движитель
Производство продукцииСхемы обработкиПросмотреть всеОсевое бурениеРазвертывание(проходное) точениеТочение пазаТочение фаскиТочение конусаТочение торцаНарезка резьбыРасточкаКачение профиляКонструктивные особенности Высокофиксирующий резьбовой и мощный шпиндель

При мощности электродвигателя до 11 кВт и крутящем моменте до 142 Нм, позволяет обрабатывать большинство материалов с высокой точностью и производительностью.

• Биение шпинделя 20 мм составляет 0,002 мм.
• Биение шпинделя 300 мм составляет 0,005 мм.
• Динамическая точность балансировки шпинделя 0,3 мм.

Конструкция узла шпинделя Предназначена для размещения большого количества подшипников, состоящих из 2-х сдвоенных радиально-упорных и 2-х радиальных, выборочно выбранных для прецизионных отклонений, что делает шпиндель нечувствительным к осевым нагрузкам, позволяя снимать максимально возможные допуски при высокой скорости. Револьверная головка с сервоприводом производства Pragati (Италия-Индия) Револьверные головки завода Pragati выпускаются с 1976 года и зарекомендовали себя как лучшие револьверы по соотношению цена-качество, с высокой надежностью: до 2 миллионов циклов. Точная и быстрая смена инструмента на протяжении всего жизненного цикла, отличная ремонтопригодность и низкая стоимость делают револьверные головки HEADMAN лучшим решением в экономичном сегменте токарных станков с ЧПУ. Линейные направляющие прокатки высокого класса Позволяют успешно сочетать производительную обработку с высоким качеством получаемой поверхности на деталях. Интеллектуальный контроллер высшего класса Siemens (Германия)

Sinumerik 808D - Система ЧПУ предназначена для управления токарными и фрезерными станками.

Имеет современный интерфейс, все необходимые опции и команды. Он является одним из лучших в сегменте ЧПУ для стандартных токарных станков.

Установка приводного узла для сверления или фрезерования Позволяет значительно увеличить производимый стандартный ассортимент обрабатываемых деталей, за счет включения фрезерования тюков и шестигранников, вне осевого сверления, нарезания резьбы в отверстиях по периметру детали, при стоимости такого узла значительно ниже полной приводной турели. Производство, сборка и испытания оборудования по мировым стандартам качества

• В производстве машин используется оборудование таких известных производителей, как KELLENBERGER, STUDER (шлифовальные станки), HELLER и OKUMA (горизонтальные фрезерные центры), MAG (вертикальные фрезерные центры), измерительные машины WENZEL и т.д.
• Общая площадь производственных помещений составляет более 90 000 квадратных метров, в которых поддерживается постоянная температура (20 ± 0,5 °) и постоянной влажности (50-60%).
• В процессе производства и сборки используются методы управления лазерным интерферометром, анализаторы материалов, вибрационные стенды и т.д.
• Использование таких методов производства обеспечивает высокое качество оборудования при высоких скоростях производства и доступных ценах.

Комплект стандартной шпиндельной головки с ременным приводом

Предназначен для производительной токарной обработки. Имеет литую и жесткую конструкцию с теплорассеивающими ребрами для обеспечения минимальной вибрации и отсутствия перегрева шпинделя.

Высокоточный шпиндель

Обеспечивает точное вращение заготовки для обеспечения высокого качества поверхности деталей.

Модульная инструментальная система

Обеспечивает простейшую и наиболее надежную систему крепления инструмента с высокой жесткостью. Быстрый и надежный монтаж позволяет сократить время регулировки инструмента, а жесткость блока позволяет снять большой припуск за один проход без потери качества деталей.

Гидравлический 3-кулачковый патрон

Предназначен для крепления деталей. Обладает высокой точностью изготовления и уравновешивается под нагрузкой.

Система ЧПУ Siemens (Sinumerik) 808d

является доступным стандартным решением в линейке систем ЧПУ с необходимым набором опций и циклов для поворота. Простота в обслуживании и обучении оператора.

Hydraulic Tailstock Pinol

Tailstock Pinol с регулируемым сжатием гидравлического цилиндра позволяет закреплять тяжелые детали в центрах и обрабатывающих деталях в 1 комплекте.

Стружечный конвейер

Автоматически удаляет стружку из области резания.
Позволяет оператору не отвлекаться от выгрузки стружки из рабочей зоны.

Электромеханический 4-позиционный резцедержатель (для модели HCL-400) Механическая задняя часть Гидравлическая станция Полностью закрытая зона обработки Централизованная автоматическая система смазки Рабочее освещение Педаль Гидравлического управления Система подачи охлаждающей жидкости с баком Регулировочные болты и опоры Руководство по эксплуатации на русском языке Дополнительные Опциональные версии систем ЧПУ

Альтернативные системы ЧПУ на выбор заказчика: FANUC 0i-Mate-TD (Япония), GSK988T (Китай) позволяют получить оборудование как можно ближе к требованиям заказчика и совместить его с существующими в производстве машинами.

Револьверная головка

Надежно закрепляет инструмент, позиционируется с высокой скоростью и повторяемостью в обоих направлениях вдоль кратчайшего пути, надежная конструкция с полностью закрытым механизмом.

Цанговый патрон

Цанговые патроны в основном используются для крепления стержня или повторного зажима заготовок на предварительно обработанной поверхности.
Ускорьте обработку стержней. Лучше всего подходит для большой серии деталей.

Автоматизация производства

От вертикальной загрузки до роботизированных роботизированных роботизированных линий можно автоматически загружать и выгружать заготовки.
Многократное повышение производительности оборудования, сохранение повторяемости продукции и сокращение производственного брака.

Штанговый питатель

Автоматический штанговый питатель. Повышает производительность за счет исключения оператора из процесса загрузки заготовок через шпиндель.

Съемник штанг

Автоматический съемник штанг. Протягивает стержень через шпиндель, облегчая работу оператора. Самый простой и доступный инструмент автоматизации.

CNC Fanuc 0i-mate-td (Япония) или GSK988T (Китай) 4-позиционный резцедержатель (электромеханический) - (для HCL-300, HCL-360, HCL-360l) 8-позиционная электромеханическая турель Pragati (Индия) - (для HCL-400) 6-позиционная электромеханическая револьверная головка Xinshu (Китай) - (для HCL-400) Гидравлический цанговый патрон Привод (осевой) на 1 инструмент (для HCL-360l) Привод (радиальный) для 2 инструментов (для HCL-360l) Штанговый питатель Fedek dh65 с подготовкой ЧПУ

Дополнительные функции:
