Предназначены для питания по двухканальной схеме сетей освещения, цепей сигнализации и
других электроприемников в шахтах, рудниках, предприятиях минерально-сырьевого комплекса
и строительной индустрии и других предприятиях, неопасных в отношении взрыва газа, пара или
пыли.

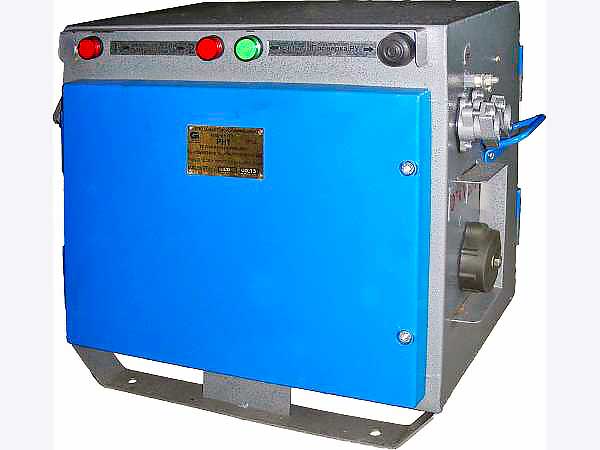

Аппарат осветительный шахтный АОШ–1, 6-1, АОШ–2, 5-1, АОШ–5-1
Функции
- Защита от токов утечки на землю при снижении сопротивления изоляции до критической
- величины.
- Защита от токов короткого замыкания в отходящих от аппарата цепях.
Функции АОШ–1, 6-2, АОШ–2, 5-2, АОШ–5-2
- Защита от токов короткого замыкания в отходящих от аппарата цепях.
Аппарат осветительный шахтный АОШ-5, АОШ-2, 5, АОШ 1, 6,
Контакты
Технические характеристики
Конструкция
Аппарат представляет стальную оболочку прямоугольной формы, установленную на салазках
и состоящую из корпуса и передней и задней шарнирно закрепленных дверец. В качестве замков
применены специальные винты. Полимерно-порошковое покрытие предохраняет от воздействия
рабочих сред.
На передней стенке корпуса расположена панель светоиндикации и управления. На боковых
стенках - ручки для транспортирования и кабельные вводы.
На левом торце:
- для подключения аппарата
- для транзитной нагрузки.
На правом торце:
- I канала
- дополнительная земля
- II канала.
Внутри корпуса находятся трансформатор и выемная панель, на которой смонтированы элементы
электрической схемы. Предусмотрена механическая блокировка дверцы при включенном
аппарате.
Структура обозначения
АОШ – Х1 – Х2 Х3 Х4
АОШ – аппарат осветительный шахтный
Х1 – номинальная мощность, кВт: 1, 6; 2, 5; 5
Х2 – номинальное выходное напряжение, В:
• 1 - 127/220
• 2 - 36
Х3 – климатическое исполнение и категория размещения по ГОСТ 15150
Х4 - обозначение ТУ
Условное обозначение при заказе или в документации другого изделия:
АОШ-2, 5-1-36 УХЛ5 ТУ 3148-028-50578968-2013
Технические характеристики
Технические условия ТУ 3148-028-50578968-2013
Сертификат соответствия № ТС RU C-RU.МН04.B.00083
Исполнение (маркировка взрывозащиты) РН1
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ 5, Т5
Температура окружающей среды, ⁰С -25 … +40
Степень защиты от внешних воздействий IP54
Группа механического исполнения по ГОСТ 17516.1 М1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Материал корпуса сталь
Модификация
АОШ-1, 6 АОШ-2, 5 АОШ-5
АОШ-1, 6-1 АОШ-1, 6-2 АОШ-2, 5-1 АОШ-2, 5-2 АОШ-5-1 АОШ-5-2
Мощность, кВ*А 1, 6 2, 5 5, 0
КПД, % 98
Напряжение питания, В
обмотка высокого
напряжения 660/380 (Y/Δ)
обмотка низкого
напряжения
130/225
(Δ/Y) 38 130/225
(Δ/Y) 38 130/225
(Δ/Y) 38
Сопротивление срабатывания при трехфазной утечке
кОм/фазу, не менее 3, 3/10 - 3, 3/10 - 3, 3/10 -
Сопротивление срабатывания при симметричной
однофазной утечке и емкости сети
от 0 до 0, 7 мкФ/фазу, кОм , не более
5, 0/8, 0 - 5, 0/8, 0 - 5, 0/8, 0 -
Время защитного отключения аппарата при
сопротивлении утечки 1 кОм и емкости сети
0, 1 мкФ/фазу, с, не более
0, 2
Габаритные размеры (L*B*H), мм 385*365*480
Масса, кг 50 40 50 40 70 60
Срок службы, мес. 60
Гарантийный срок, мес. 12
