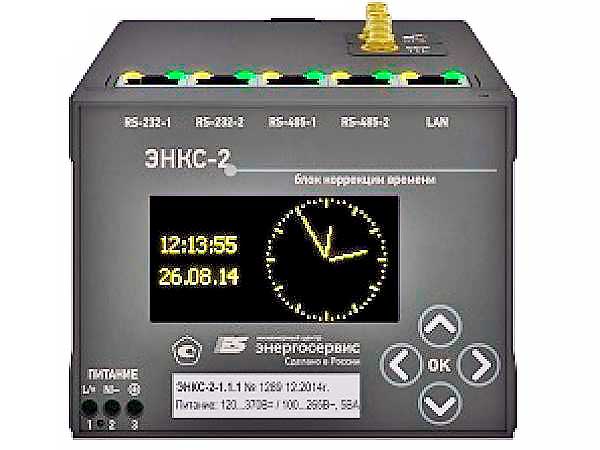

Блок коррекции времени ЭНКС-2

Номинальные значения тока и напряжения

1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное)

Погрешность измерений напряжения

приведенная: ±0.2 %

относительная: ±0.2 % (0.2U_ном≤U≤1.5U_ном), ±0.75 % (0.05U_ном≤U<0.2U_ном)

Погрешность измерений тока

приведенная: ±0.2 %

относительная: ±0.2 % (0.2I_ном≤I<2I_ном), ±0.75 % (0.05I_ном≤I<0.2I_ном),
±2.0 % (0.01I_ном≤I<0.05I_ном)

Погрешность измерений активной, реактивной, полной мощностей

приведенная: ±0.5 %

относительная: ±0.5 % (0.2I_ном≤I≤2I_ном, 0.2U_ном≤U≤1.5U_ном)

Погрешность измерений частоты

абсолютная: ±10 мГц

Время измерения/обновления параметров

50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения

Дополнительные измеряемые и вычисляемые параметры

косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U₀, U₁, U₂, K_2U, K_U, I₀, I₁, I₂, K_2I, K_I, THD;

3 аналоговых входа (1...300 В~) для индикации напряжения

Межповерочный интервал

8 лет

Дискретные сигналы

(до 32 обрабатываемых сигналов)

состояния дискретных входов и выходов внешних модулей ЭНМВ-1 (до 4 шт.) (ЭНМВ‑1‑6/3R, ЭНМВ‑1‑24/0, ЭНМВ‑1‑0/22, ЭНМВ‑1‑0/20, ЭНМВ‑1‑16/6, ЭНМВ‑1‑16/3R),

логические выражения (до 32 выражений по 32 функции: AND, OR, CMP, TIMER, VALID), сигналы диагностики

Журналы

журнал дискретных сигналов, журнал событий

Интерфейсы

и протоколы обмена

1 или 2 × RS‑485 (600...115200 бит/с): МЭК 60870‑5‑101, Modbus RTU; USB;

1 × 100Base‑TX: МЭК 60870‑5‑104, МЭК 60870‑5‑101 (UDP), Modbus TCP,
Modbus RTU, SNMP, «сквозные» каналы к портам RS-485 по TCP/IP

Часы

точность 0.5 мс (без синхронизации — уход не более 5 с в сутки);

синхронизация по RS‑485 согласно МЭК 60870‑5‑101

Питание

18...36 В=, 100...265 В~ (45...55 Гц) или 120...370 В=, не более 10 ВА

Рабочие условия и конструкция

–40...+70 °С (дисплей −20...+70 °С), 120 × 120 × 49 мм (IP40 лицевая панель, IP30 корпус)
