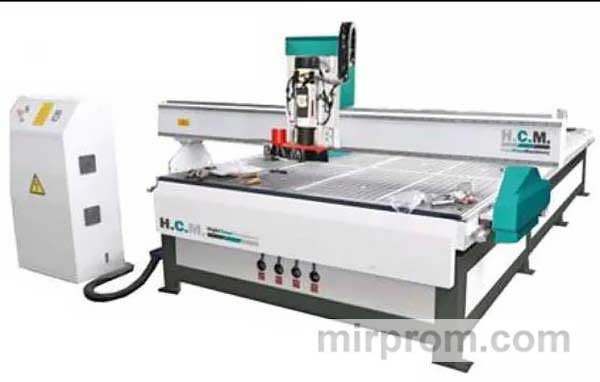

Фрезерный станок с ЧПУ HCM P 2030 ATA-V

Область применения

Фрезерный станок с числовым программным управлением HCM P 2030 ATA-V предназначен для высокоточного фрезерования и гравировки плоских поверхностей деталей и заготовок. Он обеспечивает качественную обработку различных материалов, включая древесину всех пород, композиционные материалы (ДСП, древесно-волокнистые плиты, МДФ, фанера), «Алукобонд», «Дибонд», полистирол, включая ПВХ и полистирол с поликарбонатом, гетинакс, искусственный камень, акриловое стекло и оргстекло, а также различные виды пластика.

Машина HCM P 2030 ATA-V может быть использована для производства следующих изделий:

• Простые и сложные фасады, включая художественную резьбу, а также комплексные накладки на мебель;

• Элементы эксклюзивной мебели и интерьера;

• Резка по кривой ДСП, древесно-волокнистых плит, МДФ, включая ламинированные панели;

• Элементы каминов, бильярдных столов, барельефов, канделябров, лестниц, плинтусов с резьбой любой сложности;

• Рамы для зеркал, панно, изображений и скульптур людей и животных, сувениров, коробок, письменных наборов, объемных логотипов, часов, прикладов и лож, музыкальных инструментов;

• Рисунок наличных денег на окнах и дверях с резьбой;

• Декоративные элементы для отделки деревянных домов, бань и ресторанов;

• Балясины для отделки веранд и беседок, ограждений и т.д.;

• Мастер-модели, литейные модели, прототипы изделий, вакуумные формы, штампы и клише из различных материалов, включая модельный пластик и композиционные материалы;

• Филе, включая эксклюзивную глубокую художественную резьбу;

• Встроенные двери со вставками из ценной древесины;

• Эксклюзивные редкие деревянные двери;

• Пластиковые, ПВХ, акриловые и другие объемные изделия;

• Логотипы, стенды, эмблемы.

Преимущества

Модель HCM P 2030 ATA-V обладает достаточным запасом прочности, гарантирующим необходимую точность обработки элементов в соответствии с заданными параметрами программы.

Конструктивные особенности

• Устранение люфта позволяет точно перемещать шпиндельную площадку, а использование шарико-винтовой пары обеспечивает высокую точность высокоскоростной обработки сложных изделий.

• Перемещение по осям X и Y осуществляется с помощью системы винтовой зубчатой рейки, что обеспечивает плавность работы, снижение шума и уменьшение динамических нагрузок по сравнению с прямозубым зацеплением.

• Станок оснащен высокочастотным фрезерным шпинделем с воздушным охлаждением мощностью 1,5 кВт и скоростью до 18 000 об/мин.

• Оси X, Y и Z оснащены сервоприводами, обеспечивающими высокоточное позиционирование шпинделя с точностью до 0,01 мм при высокой скорости движения. Серводвигатели характеризуются высокой надежностью и стабильностью даже в тяжелых производственных условиях.

• Вакуумный и механический рабочий стол с пазами крепления типа «Т» позволяет быстро и надежно устанавливать заготовки с помощью мощной вакуумной станции, а также механически закреплять их с помощью струбцин.

• Магазин линейных изменений инструмента экономит время на смену инструмента в процессе работы, осуществляемую полностью в автоматическом режиме под управлением ЧПУ станка.

• Вакуумный роторный пластинчатый насос мощностью 5,5 кВт надежно фиксирует детали, способствует быстрой замене заготовок и продлевает срок службы рабочего стола.

• Централизованная система смазки обеспечивает смазку направляющих по всем осям одним щелчком мыши с точным дозированием и минимальным расходом смазочных материалов.

• DSP-контроллер обеспечивает высокую скорость работы и автоматическое управление фрезерованием по трем осям. Контроллер является автономным и не требует подключения к ПК. Система управления использует стандартные G-коды для создания заданий с применением распространенных программных пакетов, таких как ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и другие.

Технические характеристики

• Производитель: HighClassMachinery, Co. Ltd.

• Рабочая зона (X х Y): 2100 х 3000 мм

• Высота координаты Z: 320 мм

• Тип передачи по оси Z: ШВП

• Тип передачи по осям X и Y: Косозубые рейки

• Тип привода по осям: Серводвигатели

• Скорость рабочего хода: 0 – 20 м/мин

• Скорость холостого хода: 0 – 50 м/мин

• Мощность шпинделя: 9.0 кВт

• Охлаждение шпинделя: Воздушное

• Частота вращения шпинделя: 18 000 об/мин

• Смена инструмента: Автоматическое, магазин на 8 позиций

• Цанга: ER32

• Максимальный посадочный диаметр инструмента: 20 мм

• Рабочий стол: Вакуумный и механический с «Т»-пазами крепления, 4 зоны

• Команды управляющих программ: G-code

• Система управления – тип ЧПУ: DSP контроллер

• Напряжение питания: 380 В

• Установочная мощность: 20 кВт

• Габаритные размеры: 4080 х 2250 х 1430 мм

• Вес: 2200 кг
