Область применения

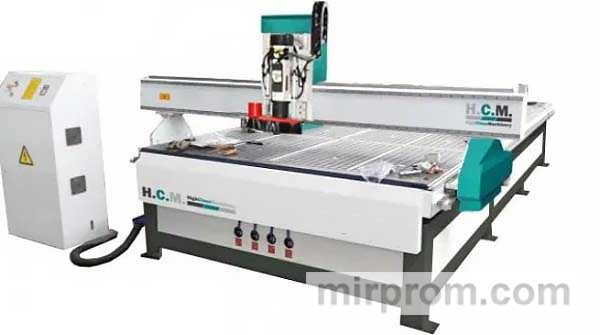

Фрейзерный станок с числовым программным управлением HCM P 2030 ATA-V предназначен для высокоточного фрезерования и гравировки плоских поверхностей различных материалов.
Он может обрабатывать древесину любых пород, композиционные материалы (ДСП, древесно-волокнистая плита, МДФ, фанера и др.), алюминиевые композиты «Алукобонд» и «Дибонд», полистирол, включая ПВХ и полистирол с поликарбонатом, гетинакс, искусственный камень, акриловое стекло и оргстекло, модели из пластика и другие материалы.
Станок HCM P 2030 ATA-V применяется для изготовления:
-
Фасадов, включая художественные резные элементы, а также комплексных мебельных накладок, эксклюзивных мебельных деталей и интерьерных решений;
-
Криволинейной резки ДСП, древесно-волокнистых плит, МДФ, включая ламинированные панели;
-
Элементов каминов и бильярдных столов, барельефов, канделябров, лестниц, плинтусов с резьбой сложной конфигурации;
-
Рамок для зеркал, панно, изображений и скульптур, сувениров, коробок, письменных наборов, объемных логотипов, часов, прикладов и лож, музыкальных инструментов;
-
Резных изображений на окнах и дверях;
-
Декоративных элементов для деревянных домов, бань и ресторанов;
-
Балясин для веранд и беседок, ограждений и других конструкций;
-
Мастер-моделей, литейных моделей, прототипов изделий, вакуумных форм, штампов и клише из различных материалов, включая модельный пластик и композиты;
-
Филейных элементов, включая глубокую художественную резьбу;
-
Встроенных дверей со вставками из ценных пород древесины;
-
Эксклюзивных редких деревянных дверей;
-
Пластиковых, ПВХ, акриловых и других объемных изделий;
-
Логотипов, стендов, эмблем и прочих элементов.
Преимущества
Модель отличается высокой прочностью и обеспечивает необходимую точность обработки элементов, согласно заданной программе.
Конструктивные особенности
-
Конструкция станка позволяет устранить люфт и использовать шарико-винтовую пару для точной высокоскоростной обработки сложных изделий;
-
Перемещение по осям X и Y осуществляется с помощью винтовой зубчатой рейки, что обеспечивает плавность работы, снижение шума и динамических нагрузок по сравнению с прямозубой передачей;
-
Станок оснащен высокочастотным фрезерным шпинделем с воздушным охлаждением мощностью 1,5 кВт и максимальной скоростью вращения до 18 000 об/мин;
-
Сервоприводы X-Y-Z, установленные на каждом узле, обеспечивают высокоточное позиционирование шпинделя (до 0,01 мм) при высокой скорости движения;
-
Вакуумный и механический стол с «Т»-зонами крепления позволяет быстро и надежно фиксировать заготовки с помощью мощной вакуумной станции или струбцин;
-
Система автоматической смены инструмента, включающая магазин на 8 позиций, позволяет быстро заменять инструменты без вмешательства оператора;
-
Вакуумный роторный пластинчатый насос мощностью 5,5 кВт обеспечивает надежную фиксацию деталей и продлевает срок службы стола;
-
Централизованная система смазки направляющих осей позволяет легко и точно дозировать смазочные материалы;
-
DSP-контроллер обеспечивает высокую скорость и точность фрезерования по трем осям без подключения к ПК, используя стандартные G-коды и поддерживая широкий спектр программных пакетов, таких как ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и др.
Технические характеристики
Производитель: HighClassMachinery, Co. Ltd
Рабочая зона (X x Y), мм: 2100 x 3000 Высота координаты Z, мм: 320 Тип передачи по оси Z: ШВП Тип передачи по осям X и Y: Косозубые рейки Тип привода по осям: Серводвигатели Скорость рабочего хода, м/мин: 0 – 20 Скорость холостого хода, м/мин: 0 – 50 Мощность шпинделя, кВт: 9.0 Охлаждение шпинделя: Воздушное Частота вращения шпинделя, об/мин: 18 000 Смена инструмента: Автоматическое, магазин на 8 позиций Цанга: ER32 Максимальный посадочный диаметр инструмента, мм: 20 Рабочий стол: Вакуумный и механический с «Т»-пазами крепления, 4 зоны Команды управляющих программ: G-code Система управления – тип ЧПУ: DSP-контроллер Напряжение питания, В: 380 Установочная мощность, кВт: 20 Габаритные размеры, мм: 4080 x 2250 x 1430 Вес, кг: 2200
