Переходная катушка представляет собой промежуточный элемент, предназначенный для соединения фланцев различных типоразмеров в устьевой компоновке скважины.
Основные технические и конструктивные характеристики переходной катушки включают:
-
Рабочее давление: от 14 до 105 МПа;
-
Присоединительные фланцы изготавливаются в соответствии с требованиями ГОСТ 28919-91.

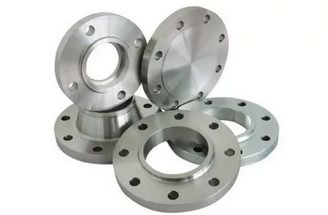

Фланцевые соединения предназначены для обеспечения прочного и герметичного стыка между составными элементами нефтепромыслового оборудования, устанавливаемого на устье скважины. Они применяются для соединения труб, а также для присоединения их к различным машинам (например, ЦА-320), аппаратам и емкостям. Фланцевые соединения играют ключевую роль в процессе сборки трубопроводов различной конфигурации.
Завод Златнефтепром специализируется на производстве фланцевых соединений, соответствующих требованиям ГОСТ 28919-91, которые рассчитаны на рабочее давление от 14 до 140 МПа и имеют диаметры условного прохода в диапазоне от 50 до 680 мм. В типовой комплект фланцевого соединения входят следующие элементы: фланцы, прокладки, шпильки и гайки. Соединение осуществляется с помощью шпилек и гаек. Для обеспечения высокой степени герметичности между фланцами устанавливается стальная кольцевая прокладка восьмиугольного сечения, изготавливаемая исключительно из цельных заготовок углеродистых качественных или углеродистых легированных марок стали, в зависимости от конкретных условий эксплуатации.
