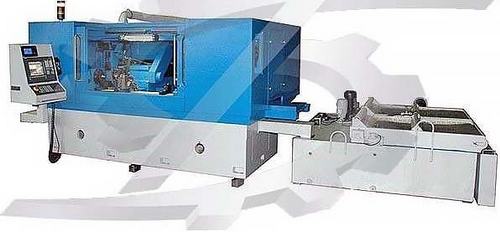

Полуавтомат специальный круглошлифовальный с ЧПУ ОШ-600Ф3

Технические характеристики ОШ-600Ф3

Параметр

ОШ-600Ф3

ОШ-600Ф3.1

Предельные размеры обрабатываемой поверхности:
диаметр х длина, мм

10...300x870

10...330x1450

Наибольшая величина подъема шлифуемого кулачка, мм

145

Наибольшая масса устанавливаемой заготовки, кг

25

75

Скорость установочных перемещений, м/мин:

- шлифовальной бабки (продольная, (поперечная)

- механизма непрерывной правки

5

0,8

Мощность привода главного движения, кВт

15

Размеры шлифовального круга, устанавливаемого на станке:
Dxdxh, мм

500х203х25

350…500х127,
203х30…80

Габаритные размеры станка с приставным оборудованием:
длина х ширина х высота, мм

4440х3800х2460

5550х3750х1820

Масса, кг

6400

7200

Формообразование профиля кулачка осуществляется программно, а изменение размеров профиля кулачка — перепрограммированием системы ЧПУ.

Длина обрабатываемой заготовки — 870 мм.

Диаметр обрабатываемой заготовки — 10 — 300 мм.

Масса устанавливаемой заготовки 25 кг.
