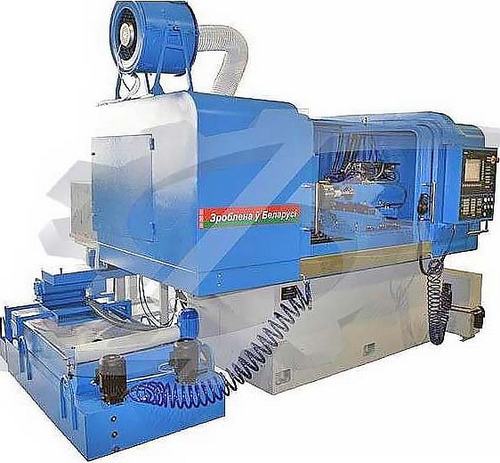

Особенности конструкции внутришлифовального полуавтомата
Внутришлифовальный полуавтомат имеет компоновку, предусматривающую продольное и поперечное перемещение шлифовальной бабки относительно обрабатываемого изделия.
Шлифование внутренних поверхностей, а также правка шлифовального круга по периферии и торцу осуществляется по управляющей программе ЧПУ в автоматическом цикле.
Точность обработки обеспечивается автоматически за счет компенсации положения режущих поверхностей шлифовального круга в процессе правки.
Система ЧПУ — Sinumerik 802D sl, электроприводы и приводы управляемых координат — Siemens. Датчик обратной связи (по оси X) — FAGOR.
Система охлаждения: СОЖ на водной основе.
Очистка СОЖ: магнитный сепаратор, фильтр — транспортер.
Технические характеристики ОШ-636Ф3
/ Параметр / Значение / / --- / --- / / Предельные размеры обрабатываемых поверхностей, мм: длина / 120 / / Предельные размеры обрабатываемых поверхностей, мм: внутренний диаметр / 180 / / Размеры шлифовального круга, мм: наружный диаметр / 20…25 / / Размеры шлифовального круга, мм: внутренний диаметр / 10…13 / / Наибольшие перемещения, мм: шлифовальной бабки / 225 / / Наибольшие перемещения, мм: бабки изделия / 125 / / Пределы частот вращения электрошпинделя, мин-1 / 15000…57000 / / Частота вращения шпинделя бабки изделия, мин-1 / 0…650 / / Пределы рабочих подач, мм/мин: шлифовальной бабки / 1…1000 / / Пределы рабочих подач, мм/мин: бабки изделия / 1…1000 / / Скорость быстрых (установочных) перемещений, мм/мин: шлифовальной бабки / 8000 / / Скорость быстрых (установочных) перемещений, мм/мин: бабки изделия / 8000 / / Мощность главного привода, кВт / 11,5 / / Габаритные размеры полуавтомата с приставным оборудованием, мм: длина / 3500 / / Габаритные размеры полуавтомата с приставным оборудованием, мм: ширина / 3670 / / Габаритные размеры полуавтомата с приставным оборудованием, мм: высота / 1820 / / Масса полуавтомата с приставным оборудованием, кг / 3500 / / Управляемые ЧПУ координаты: линейные и круговая / X, Z, C, Sp / / Дискретность координат X/Z/C, мкм/мкм/град.с / 10/1/0,36 /
Комплектация
-
Система ЧПУ Sinumerik (Siemens) 840D
-
Линейные и угловые преобразователи Heidenhain
-
Электрошпиндель Fisher (Швейцария), оснащенный преобразователем частоты Vacon, а также системами смазки и охлаждения Fischer
-
Подшипники качения передней бабки FAG; IBC
-
Линейные направляющие Shneeberger
-
Конечные переключатели Balluff
-
Холодильный агрегат для электрошкафа Rittal
-
Аэрозолеотсасывающий агрегат собственного производства
