Обработка деталей на полуавтоматическом шлифовальном станке осуществляется посредством вертикального перемещения шлифовального круга и кругового вращения детали с осцилляцией или продольной подачей. Шлифование торцов может быть выполнено однопроходным методом с радиальной подачей (снятие припуска за один проход) или стандартным торцевым шлифованием с правкой и поднутрением шлифовального круга при помощи управляющей программы (УП) ЧПУ с компенсацией.
Конструктивные особенности полуавтомата включают:
-
Систему ЧПУ Sinumerik-828D с приводами Sinamics фирмы Siemens;
-
Электрошпиндель FICSHER, оснащённый преобразователем частоты VACON;
-
Низковольтную аппаратуру Siemens;
-
Бесконтактные датчики и конечные выключатели Balluff;
-
Электрошкаф собственного производства с холодильным агрегатом RITTAL;
-
Замкнутые роликовые направляющие;
-
Высокоточные беззазорные шарико-винтовые передачи (ШВП) в механизмах приводов подачи;
-
Датчик касания Renishaw для определения положения детали;
-
Механизм правки в комплекте с алмазным роликом;
-
Преобразователи линейных и круговых перемещений Fagor;
-
Универсальную управляющую программу для задания параметров обработки в пошаговом режиме с возможностью ввода и хранения УП для отдельных деталей;
-
Устройство очистки смазочно-охлаждающей жидкости (СОЖ) с магнитным сепаратором;
-
Установку для отсоса аэрозолей из зоны обработки;
-
Защиту рабочей зоны кабинетного типа.

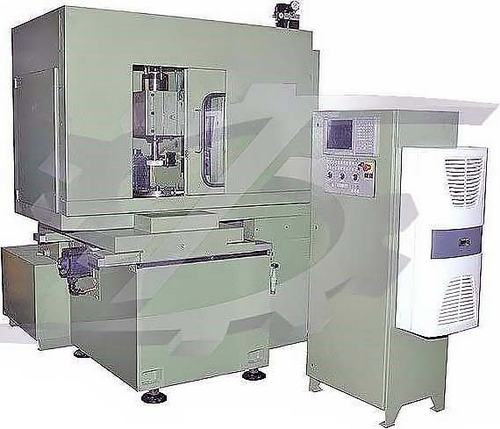

Технические характеристики полуавтомата ОШ-623ФЗ:
/ Параметр / Значение / / --- / --- / / Размеры шлифовального круга, мм / - наружный диаметр: 80 мм; - внутренний диаметр: 20 мм / / Наибольшие размеры обрабатываемой заготовки, мм / - наружный диаметр: 400 мм; - внутренний диаметр: 110 мм; - высота: 110 мм / / Пределы частот вращения шпинделя, об/мин / 5000...18000 / / Пределы частот вращения стола изделия, об/мин / 5...60 / / Дискретность по управляемым координатам Y (мкм) / Z (мкм) / А (угл. сек) / 1,0 / 1,0 / 0,36 / / Скорость быстрых (установочных) перемещений, мм/мин / - шлифовальной головки: 800 мм/мин; - суппорта: 2000 мм/мин / / Мощность главного привода, кВт / 18,0 / / Габаритные размеры полуавтомата с приставным оборудованием, мм / 3840 х 2130 х 2140 / / Масса полуавтомата с приставным оборудованием, кг / 4500 /
