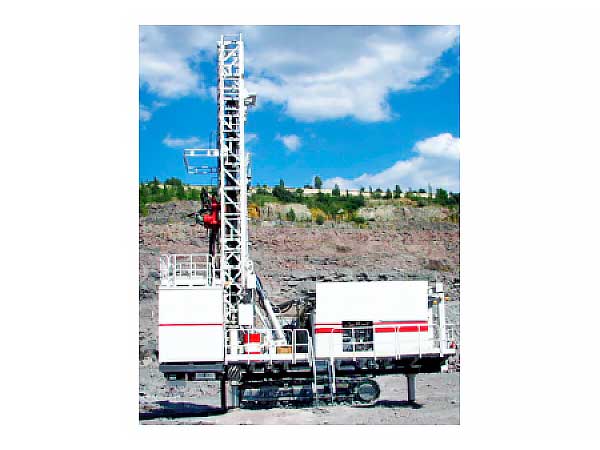

Дизельный буровой станок СБШ-160/230-44Д предназначен для проведения шарошечного и пневмоударного бурения вертикальных и наклонных взрывных скважин в горных породах с коэффициентом крепости от 6 до 20 по шкале проф. М.М. Протодъяконова, при разработке месторождений полезных ископаемых открытым способом.
Данный буровой станок сочетает в себе проверенные конструктивные решения, применяемые в буровых станках СБШ-160/200-40 с электрическим и дизельным приводом и СБШ-250МНА-32Д с дизельным приводом, а также передовые технические решения зарубежных производителей в области пневмоударного бурения.
Основные характеристики бурового станка:
-
По производительности бурения не уступает зарубежным аналогам.
-
Конструктивное исполнение и надежность применяемых комплектующих превосходят импортные аналоги.
-
Унификация основных узлов и механизмов, а также запасных частей соответствует требованиям потребителей по экономичности эксплуатации и обслуживания, в том числе в постгарантийный период.
-
Система управления обеспечивает постоянную информированность о состоянии дизельного двигателя, компрессора, параметрах бурения и работы механизмов, а также комфортные условия и безопасность работы машиниста, не уступая зарубежным аналогам.
-
По желанию заказчика может быть оснащен дополнительным оборудованием, таким как заправочные станции для дизельного топлива и гидропривода, системы пожаротушения, централизованные системы смазки "Lincoln" и другие, по согласованию.
-
Сервисное обслуживание в любом регионе Российской Федерации осуществляется сервисными службами «Рудгормаш».
Конструктивные особенности станка:
Платформа машинного отделения устанавливается на гусеничном ходу, состоящем из двух тележек и рамы. В передней части платформы на поворотном устройстве размещена мачта станка со всеми механизмами, обеспечивающими операции бурения, а также сборку и разборку бурового става. Кабина машиниста расположена с левой передней стороны платформы, а с правой стороны находятся система пылеподавления и охладители дизельного двигателя, компрессора и гидропривода. Силовая установка, включающая дизельный двигатель, компрессор и гидронасосы, смонтирована на задней части платформы, закрытой обшивкой машинного отделения.
Горизонтирование станка осуществляется с помощью трех гидродомкратов с опорными плитами, обеспечивающих его устойчивость при бурении.
Гусеничный ход экскаваторного типа, приводимый в движение двумя аксиально-поршневыми моторами со встроенными предохранительными и тормозными клапанами, позволяет станку передвигаться со скоростью до 2,5 км/ч. Планетарные редукторы привода хода оснащены стояночными тормозами, обеспечивающими остановку станка в аварийных ситуациях (например, при обрыве маслопроводов), а также устройством отключения тормозов при принудительной буксировке.
Мачта станка представляет собой пространственную сварную ферму, открытую с передней стороны. Внутри мачты установлен вращательно-подающий механизм, обеспечивающий подачу и вращение бурового става при различных видах бурения. Вращение с необходимым крутящим моментом осуществляется от двух аксиально-поршневых моторов.
Частота вращения регулируется бесступенчато в диапазоне от 0 до 150 об/мин за счет изменения производительности насоса. Подача осуществляется от двух аксиально-поршневых моторов через планетарные редукторы, ведущие шестерни и износостойкие зубчатые рейки, расположенные на внутренней стороне вертикальных стоек каркаса мачты. Применение реек исключает использование тросов и цепей, подверженных естественному растяжению и требующих дополнительных механизмов натяжения или замены.
Встроенные тормоза в гидромоторах и редукторах подачи обеспечивают надежную остановку бурового става в любых положениях, включая аварийные ситуации.
Усилие подачи до 250 кН при шарошечном бурении и необходимое противодавление при пневмоударном бурении регулируются бесступенчато в заданных параметрах.
Подъем и опускание мачты с полным комплектом буровых штанг осуществляются двумя гидроцилиндрами менее чем за 1 минуту, при этом автоматически поддерживается безопасное давление при опускании мачты.
Дополнительно в станке предусмотрена система сухого пылеподавления, а также вентилятор пылеотдува на случай бурения обводненных скважин.
Станок может быть оснащен системой мокрого пылеподавления.
