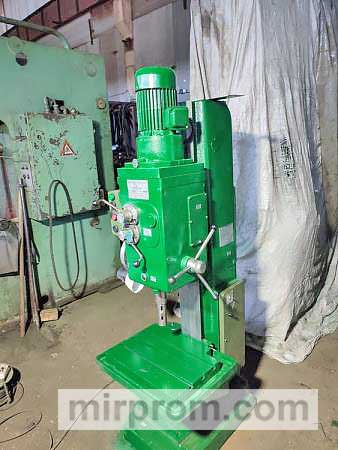

Одношпиндельный вертикально-сверлильный станок модели 2Н118 предназначен для выполнения сверлильных и резьбонарезных операций с универсальным применением.
Данный станок, рассчитанный на номинальный диаметр сверления 18 мм, способен обрабатывать детали с усилием подачи до 560 кг и максимальным крутящим моментом до 880 кг-см. Диапазон чисел оборотов и подач шпинделя позволяет осуществлять обработку различных типов отверстий в оптимальных режимах резания.
Технические характеристики станка включают:
-
Наибольший диаметр сверления в стали: 18 мм.
-
Диапазон расстояний от торца шпинделя до стола: от 0 до 650 мм.
-
Вылет шпинделя (расстояние от вертикальной оси шпинделя до направляющих стойки): 200 мм.
-
Размеры рабочей поверхности стола: 360 мм (длина) х 320 мм (ширина).
-
Количество Т-образных пазов: 3.
-
Максимальное вертикальное перемещение стола по оси Z: 350 мм.
-
Перемещение стола на один оборот рукоятки: 2,4 мм.
-
Максимальное перемещение шпиндельной бабки: 300 мм.
-
Перемещение шпиндельной бабки на один оборот маховика: 4,4 мм.
-
Ход втулки шпинделя: 150 мм.
-
Перемещение шпинделя по одному делению лимба: 1 мм.
-
Перемещение шпинделя за оборот рукоятки: 110 мм.
-
Диапазон частот вращения шпинделя: от 180 до 2800 об/мин.
-
Число ступеней рабочей подачи стола: 6.
-
Диапазон вертикальной рабочей подачи на один оборот шпинделя: от 0,1 до 0,56 мм.
-
Максимально допустимое усилие подачи: 560 кгс.
-
Электродвигатель главного привода: частота вращения 1420 об/мин, мощность 1,5 кВт.
-
Габариты станка: 870 мм (длина) х 590 мм (ширина) х 2080 мм (высота).
-
Масса станка: 650 кг.
Станок предназначен для использования в основных производственных цехах, а также в условиях единичного и мелкосерийного производства в инструментальных, экспериментальных, ремонтно-механических и инструментально-ремонтных цехах с индивидуальным выходом.
