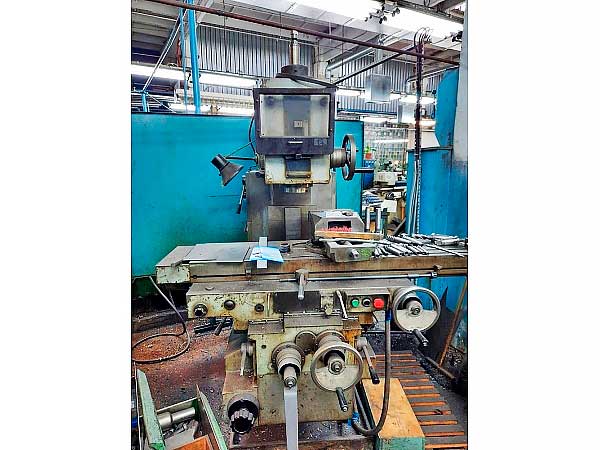

станок консольно-фрезерный вертикальный FV-36 CR

Консольно-фрезерный вертикальный станок FV-36 CR

Основные технические характеристики:

1. Размеры рабочей поверхности стола: 360 мм по ширине и 1400 мм по длине.

2. Количество Т-образных пазов: 3.

3. Ширина Т-образных пазов: 18 мм.

4. Расстояние между Т-образными пазами: 80 мм.

5. Продольное перемещение стола:

   • Автоматическое: 900 мм.

   • Ручное: 920 мм.

6. Поперечное перемещение стола:

   • Автоматическое: 300 мм.

   • Ручное: 320 мм.

7. Вертикальное перемещение стола:

   • Автоматическое: 450 мм.

   • Ручное: 470 мм.

8. Минимальное и максимальное расстояние между шпинделем и рабочей поверхностью стола: 55 мм и 525 мм соответственно.

9. Минимальное и максимальное расстояние между направляющими станины и серединой стола: 222,5 мм и 542,5 мм соответственно.

10. Расстояние между осью шпинделя и направляющими станины: 370 мм.

11. Тип конуса шпинделя: ISO 50.

12. Диаметр переднего шарикоподшипника шпинделя: 85 мм.

13. Диапазон частот вращения шпинделя: от 32 до 1600 об/мин.

14. Количество ступеней вращения шпинделя: 18.

15. Диапазон продольных и поперечных подач стола: от 19 до 950 мм/мин.

16. Количество ступеней подач: 18.

17. Диапазон вертикальных подач стола: 1/3 от продольных подач.

18. Ускоренная подача стола:

    • Продольная и поперечная: 2300 мм/мин.

    • Вертикальная: 765 мм/мин.

19. Мощность главного электродвигателя: 7,5 кВт.

20. Частота вращения главного электродвигателя: 1500 об/мин.

21. Мощность электродвигателя подачи: 2,2 кВт.

22. Частота вращения электродвигателя подачи: 1500 об/мин.

23. Мощность электродвигателя охлаждения: 0,15 кВт.

24. Частота вращения электродвигателя охлаждения: 3000 об/мин.

25. Угол поворота поворотной головки: ±90 градусов.

26. Ход пиноли: 100 мм.

27. Масса станка: 3450 кг.

28. Габаритные размеры: 1740 мм (длина), 2375 мм (ширина), 2100 мм (высота).
