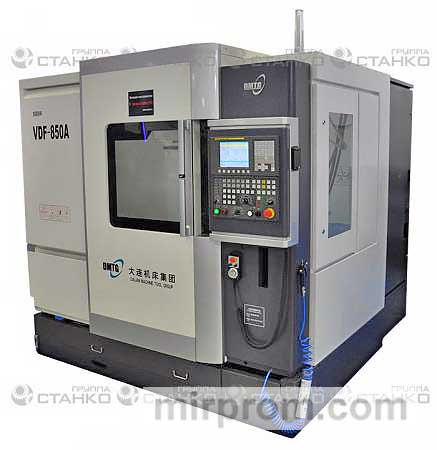

Вертикальный фрезерный обрабатывающий центр VDF850A

Основные характеристики:

1. Высокопроизводительный и точный вертикальный фрезерный центр с ЧПУ предназначен для единичного или серийного производства деталей среднего размера из сложнообрабатываемых материалов.

2. Область применения включает обработку заготовок из коррозионностойких, жаропрочных, никелевых, кобальтовых, титановых и других труднообрабатываемых сплавов. Оборудование используется в автомобильной, аэрокосмической, приборостроительной промышленности, энергетике, а также для производства высококачественных штампов и пресс-форм.

3. Оснащен инновационной системой ЧПУ Fanuc 0i MF Plus (опционально Siemens 828D), идеально подходящей для обработки сложных деталей.

4. Сервопривод шпинделя Fanuc iL 8/10000 и осевые сервоприводы Fanuc iSc 12/3000 обеспечивают высокую точность и производительность.

5. Барабанный магазин инструментов на 20 единиц (опционально магазин для инструментов-манипуляторов на 24 единицы).

6. Мощный высокоточный шпиндель с частотой вращения 8000 об/мин (опционально 10000 об/мин), лицензированный компанией IBAG (Швейцария) и установленный на прецизионных подшипниках NSK (Япония).

7. Система крепления инструмента предотвращает нагружение подшипников шпинделя при смене инструмента, обеспечивая их длительный срок службы.

8. Высокоточные направляющие скольжения с покрытием Turcite-B обладают низким коэффициентом трения, что обеспечивает долговременную точность и плавность перемещения рабочего стола.

9. Специальная конструкция по оси Y позволяет проводить высокоточную обработку при значительных нагрузках.

10. Шариковые винты класса точности C3 с предварительным напряжением и подшипниками серии TAC NSK (Япония), соединенные с сервомоторами через безлюфтовую муфту.

11. Основные компоненты машины имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, проходят термообработку и искусственное старение, что исключает внутренние напряжения.

12. Металлические защитные крышки рельсов, лицензированные компанией Hennig (Германия).

13. Высокая жесткость и виброустойчивость позволяют работать с высоким стружкоотводом, использовать прогрессивные режимы резания и максимально использовать потенциал современного режущего инструмента.

14. Чугунная колонна шпиндельной бабки обеспечивает высокую скорость и максимальную точность по оси Z.

15. Усиленная шпиндельная головка для обеспечения качества обработки даже в тяжелых режимах резки.

16. Функция жесткой нарезки резьбы.

17. Система подачи теплоносителя с резервуаром объемом 270 литров.

18. Полностью закрытая рабочая зона с защитными устройствами.

19. Автоматическая импульсная система смазки направляющих и ходовых винтов.

20. Крупногабаритные раздвижные двери с бронированным стеклом.

21. Система продувки конуса шпинделя при смене инструмента.

22. Шпиндель проходит высокоскоростную динамическую балансировку на специализированном стенде, что исключает вибрации и резонанс, обеспечивая стабильную точность обработки.

23. Пистолет для подачи сжатого воздуха и пистолет для подачи смазочно-охлаждающей жидкости упрощают удаление стружки с заготовки.

24. Винтовой конвейер (опционально ленточный конвейер) для удаления стружки.

25. Система охлаждения масла с динамической регулировкой температуры шпинделя предотвращает перегрев и тепловую деформацию, обеспечивая точность обработки и длительный срок службы (опционально).

Комплектация:

1. Винтовой конвейер для удаления стружки.

2. Тележка для сбора стружки.

3. Воздушная пушка для рабочей зоны.

4. Пушка для подачи охлаждающей жидкости.

5. Радиатор электрического шкафа.

6. Освещение рабочей зоны.

7. Инструменты для технического обслуживания.

8. Руководство по эксплуатации на русском языке.

Дополнительные опции:

1. Система ЧПУ Siemens 828D.

2. Шпиндель высокой мощности 11/15 кВт.

3. Магазин инструментов-манипуляторов на 24 единицы.

4. Высокоскоростной шпиндель с частотой вращения 10000 об/мин.

5. Система масляного охлаждения шпинделя.

6. Поворотный стол 200 мм или 250 мм с 4-й осью.

7. Ручная задняя бабка 200 мм или 250 мм.

8. Гидравлическая задняя бабка 200 мм или 250 мм.

9. Датчик Renishaw TS27R.

10. Датчик Renishaw OMP 60 для измерения и связывания деталей.

11. Система подачи охлаждающей жидкости через инструмент под давлением 20 бар или 70 бар.

12. Ленточный конвейер для удаления стружки.

13. Кондиционер электрического шкафа.

Производитель: DMTG Назначение: обработка металлов Тип: вертикально-фрезерный Подача заготовки: автоматическая Потребляемая мощность: 25 кВт Наличие ЧПУ: да
