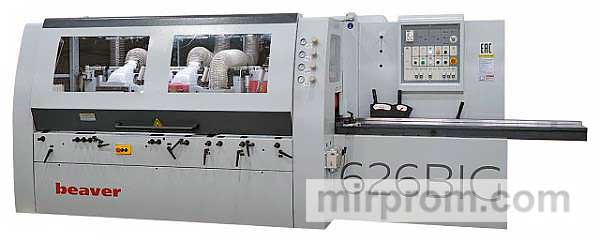

Четырехсторонний станок Beaver 626 BIG

Отличительные особенности Назначение и применение Схемы обработки Конструктивные особенности Назначение

Предназначены для четырехсторонней плоской и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса с максимальным сечением 260 х 230. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производства формованных изделий, деталей для стандартного домостроения и других деревообрабатывающих производств.

Конечные продукты
Конечные продуктыСхемы механической обработкиСм. все конструктивные особенности шпинделей

Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм.

Они изготовлены из термообработанной стали.

Все шпиндели подвергаются прецизионной механической обработке и контролю, что позволяет достичь безупречного качества строгания Перед установкой на станок все шпиндели станка прокатываются в течение нескольких часов.

NACHI

Подшипники Шпиндели собраны на основе точных подшипников от известной компании NACHI (Япония). Каждый горизонтальный шпиндель установлен на независимых направляющих и снабжен четырьмя разнесенными подшипниками.

Рама

Во всех четырехсторонних машинах Beaver используется самый современный - комбинированный тип рамы. Сама станина сварная, коробчатой формы, которая обрабатывается в японских металлообрабатывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающий стол, редукторы и другие вибродемпфирующие узлы выполнены литьем.

Панель управления

Все шпиндели легко и удобно настраиваются с передней панели машины без открывания защитного ограждения. Регулировочные размеры подсчитываются цифровыми индикаторами с точностью 0,01 мм.

Таблица хрома

Поставляемые и рабочие столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома. (0,3 мм) для достижения повышенной износостойкости.

Полированная поверхность стола уменьшает трение заготовки о стол и уменьшает усилие на привод подачи.

Двигатели 11 кВт

Мощность каждого двигателя привода шпинделя 11 кВт позволяет профилировать брусок естественной влажности.

Контрпоры

Гидравлические зажимные контрпоры для 5 и 6 горизонтальных шпинделей позволяют установить на станок тяжелый инструмент для профилирования бруска естественной влажности.

Боковая линейка

На первом горизонтальном шпинделе установлен щелерез и специальная линейка. Это позволяет формировать на заготовке сразу две базовые поверхности, что значительно повышает точность и качество обработки. Также можно снять легкую кривизну заготовок, получив изделие точной геометрической формы.

Боковые пневматические прессы

Боковые прессы, установленные напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет надежно прессовать заготовки любой секции, исключая возможность смещения и брака.

Приводной спиральный ролик в таблице

Широкий приводной спиральный ролик в таблице. На станке можно тянуть и обрабатывать заготовки с естественной влажностью, расширяя производственные возможности станка.

Редукторы

Редукционная система привода подачи парных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхний и нижний ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

Система подачи

Приводные верхние гофрированные ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

Прижимная балка

Прижимная балка станка выполнена из массивного профиля, к которому крепятся верхние узлы системы подачи заготовок. Такая конструкция обеспечивает стабильную работу и надежность даже при больших нагрузках.

Полиуретановые ролики

На выходе из заготовки натягиваются полиуретановые ролики, не допускающие повреждения заготовки, а нижний привод, гладкие ролики - 3 шт. Обеспечивает высокое качество обрабатываемой поверхности.

Направляющие опоры

ОПИСАНИЕ

Направляющие опоры

Цилиндрические направляющие, расположенные в начале и конце рабочей зоны станка увеличенной секции. Благодаря мощной конструкции на станке можно обрабатывать массивные заготовки в течение всей смены и более.

Прижимные пластины

Прижимные пластины перед верхними шпинделями пневматически регулируются для обеспечения максимальной стабильности прессования массивных заготовок.

Система смазки

Централизованная система смазки позволяет производить дистанционную смазку узлов машины с помощью ручного насоса. Это сокращает время, затрачиваемое на обслуживание машины. На рабочем столе имеется отдельная система смазки, которая исключает налипание смолы на стол и значительно снижает усилие на механизм подачи.

Панель управления

Эргономичная и удобная панель управления позволяет удаленно управлять настройками машины.

Электрические компоненты ведущих мировых производителей ABB, SIEMENS, SCHNEIDER

Инвертор на питающей системе с пониженной минимальной скоростью и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно регулировать скорость подачи больших прутковых заготовок.

Узел пил

Возможность установки дисковых пил на последний нижний шпиндель

Дополнительное оборудование для заточки

IRONMAC-250

Станок предназначен для заточки режущего инструмента: Фасованные фрезы, ножевые барабаны, дисковые пилы, концевые фрезы (хвостовые фрезы и сверла), ножи, применяемые на четырехсторонних станках

1. Максимальные размеры упакованных резцов (D x d x B), мм - 300 x 50 x 250
2. Максимальные размеры плоских ножей (L x B), мм - 200 x 40
3. Ø хвостовик концевого резака, мм - 3 - 13
4. Суммарная мощность 0,7 кВт

Внутритрубный рукавный фильтр

FPC-12500K EcoWood (Турция) Минимальный

Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером для хранения предназначен для очистки воздуха от сухой нелипкой пыли в центральных аспирационных системах. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Полный комплект с контейнером отлично подходит для использования на площадках переработки с большим объемом отходов.

1. Производительность: 12,500 m³/ч
2. Мощность: 18,5 кВт
3. Объем магазинов: от 2,3 до 4,6 м ³
4. Фильтрующий материал: полиэстер

фильтр Шланга, внешний

KP-20, KP-30, KP-40, (Турция) KP-50 EcoWood Оптимум

фильтр шланга с электромеханическим побуждением, предназначен для очистки воздуха сухого не склеивающаяся пыль и бреющийся в центральных системах стремления. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Упаковка контейнера отлично подходит для высоких зон отходов.

1. Емкость: 20 000 - 50 000 м ³/ч
2. Мошность: 30 - 74 кВт
3. Емкость: 4,6 - 6,9 м ³
4. Фильтрующий материал: полиэстер

БОЛЕЕ 2000 ЧЕТЫРЕХСТОРОННИХ BEAVS ER В ЭКСПЛУАТАЦИИ ПО ВСЕЙ РОССИИ
