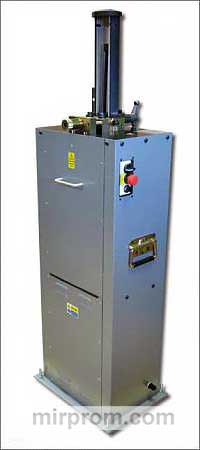

CNB34-001A1 Моторизованный протяжной станок для нанесения надреза с регулируемой скоростью перемещения протяжки

Моторизованные машины представляют собой автономные напольные устройства, специально разработанные для нанесения V-образного надреза и U-образного надреза Charpy и Izod на предварительно обработанные образцы стандартной площади 10 мм, уменьшенного и круглого диаметра 0,45?; разделы.

На удлинительной машине CNB34 можно регулировать скорость перемещения удлинителя, что позволяет тянуть более сложные материалы, чем на CNB31 моторизованной удлинительной машине, и продлевает срок службы удлинителя.

Резы могут наноситься на образцы углеродистых сталей, которые труднее обрабатывать легированными сталями, нержавеющими сталями, цветными металлами и пластмассовыми материалами. Привод с переменной скоростью и удлинители жесткости позволяют резать более широкий спектр материалов, включая нержавеющую сталь и более сложные легированные стали.

Конструкция и способ работы машины.

Конструкция машины:

Машина проста в эксплуатации и имеет прочную конструкцию с большими съемными панелями, обеспечивающими доступ для регулярного технического обслуживания. Конструкция станка обеспечивает удобную рабочую высоту.

Специально разработанное удлинение со многими режущими зубьями накладывает разрез на образец. Вытяжку перемещают в машину с помощью точных двойных ходовых винтов через зубчатый механизм, для получения среза вытяжкой перпендикулярно зажиму образца. В конце хода устанавливаются концевые выключатели.

Приводные винты совмещены с ходовой гайкой для обеспечения минимальных рабочих зазоров, а подпружиненные защитные ограждения гарантируют невозможность попадания стружки и мусора в приводные винты и гайки.

После установки глубины надреза и фиксации образца включается работа машины с помощью переключателя опускания и подъема. Градуированная рукоятка управляет скоростью подачи удлинителя, а скорость возврата удлинителя устанавливается на заводе. Также предусмотрена дополнительная кнопка аварийной остановки.

Двигатель имеет защиту от перегрузки для защиты приводного механизма.

Устройство защиты от расширений.

Устройство защиты полностью закрывает привод двигателя и рабочие механизмы. Устанавливается в соответствии с правилами техники безопасности. Концевые выключатели предотвращают работу машины при разомкнутом защитном устройстве.

Способ работы:

Ручной зажим устанавливается на верхней панели машины на удобной рабочей высоте и обеспечивает точную и надежную фиксацию образца. Оснащен регулировочными винтами и ограничителем для обеспечения правильного позиционирования образца. Микрорегулятор обеспечивает ручную регулировку глубины резания и, следовательно, конечной глубины разреза. После установки регулировочные винты обеспечивают повторяемость для следующего образца.

Зажим может вмещать образцы квадратного 10 мм и прямоугольного 10 мм х 7,5/6,7 мм сечений. Прямоугольные образцы с меньшим сечением 10 х 5,0/2,5 мм требуют держателя (тип W), а круглые образцы требуют другого зажимного блока.

Расширение может быть легко удалено, повторно заточено или заменено на другой тип надреза.

Технические характеристики оборудования:

Размер:

440 x 320 x 1020 мм (высота до ручки зажима)

440 x 320 x 1370 мм (высота до верха раздвижного ограждения)

Crc:96 кг

Крепление:

Для устойчивости машины рекомендуется крепление пола 4 анкерными болтами диаметром 10 мм. Анкерные болты не поставляются.

Питание:220-240 В, 1 фаза, 50/60 Гц, 1,0 кВА

Скорость надреза:

Непрерывно регулируется от 7,1 до 37,8 мм/с

Время цикла:

Время в пути для среза составляет от 7 до 37 секунд, а время возврата равно – 10 секунд.Таким образом, принимая во внимание установку/удаление образца и чистку удлинительных зубов, можно добиться времени рабочего цикла от 40 до 60 секунд на образец, которое зависит от материала образца и скорости разреза.
