Моторизованные испытательные машины представляют собой автономные, напольные устройства, разработанные для выполнения V-образных и U-образных надрезов по методикам Шарпи и Изода на предварительно обработанных образцах стандартной площади 10 мм, а также на образцах уменьшенного и круглого диаметра 0,45 мм.

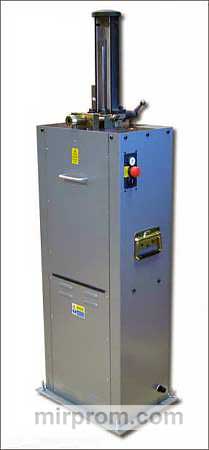

Модель CNB31 обеспечивает выполнение надрезов, превосходящих по качеству фрезерование. Для работы с широким спектром материалов рекомендуется использовать модель CNB34, оснащенную функцией регулировки скорости.
Данные устройства могут быть применены для нанесения надрезов на образцы, изготовленные из углеродистых и низколегированных сталей, цветных металлов и пластиков.
Конструкция и принцип работы машины
Конструкция машины
Машина отличается простотой эксплуатации и высокой надежностью, оснащена съемными панелями для осуществления регулярного технического обслуживания. Конструкция обеспечивает оптимальную рабочую высоту.
Для выполнения надреза используется специально разработанное удлинение с множеством режущих зубьев, которое перемещается в рабочую зону с помощью точных двойных ходовых винтов и зубчатого механизма. Это позволяет получить срез, перпендикулярный зажиму образца. В конце хода устанавливаются концевые выключатели.
Приводные винты оснащены ходовой гайкой, что минимизирует рабочие зазоры. Подпружиненные защитные ограждения предотвращают попадание стружки и мусора в приводные механизмы.
После установки необходимой глубины надреза и фиксации образца работа машины активируется с помощью кнопок опускания и подъема. Также предусмотрена аварийная кнопка остановки.
Электродвигатель оснащен системой тепловой защиты от перегрузки, обеспечивающей безопасность приводного механизма.
Устройство защиты от расширения
Устройство полностью закрывает привод двигателя и рабочие механизмы, устанавливаясь в соответствии с требованиями техники безопасности. Концевые выключатели предотвращают запуск машины при отсутствии защитного устройства.
Принцип работы
Ручной зажим, установленный на верхней панели машины на оптимальной рабочей высоте, обеспечивает точную и надежную фиксацию образца. Зажим оснащен регулировочными винтами и ограничителем для правильного позиционирования образца. Микрорегулятор позволяет осуществлять ручную настройку глубины резания и конечного профиля надреза. После установки регулировочные параметры обеспечивают повторяемость при работе с последующими образцами.
Зажим поддерживает образцы квадратного сечения 10 мм и прямоугольного сечения 10 мм х 7,5/6,7 мм. Для работы с прямоугольными образцами меньшего сечения (10 мм х 5,0/2,5 мм) требуется специальный держатель (типа W). Круглые образцы требуют дополнительного зажимного блока.
Расширение режущего инструмента может быть легко удалено, заточено или заменено для выполнения различных типов надрезов.
Образец фиксируется в держателе машины. На удлинение наносится охлаждающая жидкость (рекомендуется использовать RTD), после чего активируется нижняя кнопка панели управления, и удлинение протягивается через образец, формируя точный профиль надреза. По завершении процесса образец извлекается, и активируется верхняя кнопка/выключатель, приподнимающая удлинение для очистки режущих зубьев.
Технические характеристики оборудования
Габаритные размеры:
440 x 320 x 1020 мм (высота до ручки зажима); 440 x 320 x 1370 мм (высота до верхнего края раздвижного ограждения).
Масса: 95 кг
Монтаж:
Для обеспечения устойчивости машины рекомендуется крепление к полу с использованием четырех анкерных болтов диаметром 10 мм. Анкерные болты не входят в комплект поставки.
Источник питания:
220-240 В, однофазный, 50/60 Гц, мощность 0,5 кВА.
Скорость выполнения надреза:
27 мм/с (при частоте 50 Гц); 32 мм/с (при частоте 60 Гц).
Время рабочего цикла:
Время развертки в каждом направлении (проход и возврат) составляет 10 секунд. Учитывая установку и удаление образца, а также очистку режущих зубьев, общий цикл работы составляет 40 секунд на образец.
Производитель: RJW Ltd. (Соединенное Королевство)
