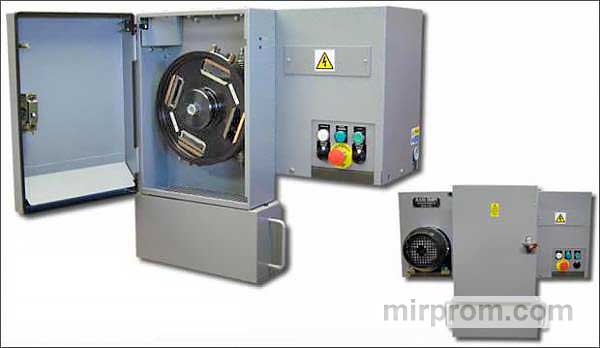

CNM-158A1 Фрезерный станок для изготовления образцов с фиксированной скоростью фрезы

BLACK CNM &ndash| Фрезерные станки Charpy/Izod.

Линейка станков Black CNM была специально разработана для того, чтобы лаборатории и испытательные установки могли производить собственные стандартные и нестандартные ударные образцы Charpy/Izod, готовые к соответствующей насечке (концентраторы).

Два варианта фрезерного станка для образцов (CNM) доступны для широкого спектра материалов.

Фрезерный станок с фиксированной скоростью рекомендуется заказчикам, производящим образцы из углеродистых сталей, легколегированных сталей, цветных металлов и пластмасс.

Станок имеет фиксированную скорость фрезерования 1,98 м/с. (50 Гц), 2,38 м/с (60 Гц) и регулируемая скорость образца 2,5-9,0 мм/с.

Для заказчиков, производящих образцы из широкого ассортимента материалов, см. CNM-140A1 с переменной (регулируемой) скоростью фрезерования.

Конструкция и способ работы машины.

em>Проектирование станков:

Станки имеют надежную конструкцию и конструкцию, которая позволяет производить образцы с отделочной поверхностью и допусками, требуемыми международными стандартами.

Станки предназначены для установки на верстаке заказчика и оснащены легко снимаемыми лотками для стружки.

Процесс резки осуществляется без смазочных и охлаждающих жидкостей.

Полностью герметичная съемная крышка обеспечивает свободный доступ к двигателю и приводу для периодического технического обслуживания.

DC обеспечивает изменение скорости вращения держателя образца, что определяет скорость обработки заготовок образца.

Круглый держатель образца:

Круглый держатель образца позволяет обрабатывать до 4 образцов за 1 операцию.

В зависимости от типа заготовки используются различные зажимы, упоры для вставки и зажимные винты.

1 круглый держатель образца поставляется с каждой машиной.

Для максимальной производительности рекомендуется второй держатель (опционально) Для размещения заготовок образцов на первом держателе во втором держателе во время обработки заготовок образцов.

Фрезера:

Фрезера оснащена 5 твердосплавными легко заменяемыми фрезами.

Микрорегулятор позволяет точно контролировать размеры образца и компенсировать износ резцов.

Способ работы:

Вращающийся держатель образца оснащен зажимами, монтажными планками и зажимными винтами в соответствии с типом применяемой заготовки, то есть черновыми заготовками квадратного, прямоугольного, круглого или трубчатого сечения, и размером образца, который должен изготавливаться, например, с квадратным сечением 10 мм или менее.

Для удобства установки образцов держатель снимается с машины и устанавливается на специальный кронштейн, поставляемый с каждой машиной.

В держатель можно установить до 4 черновых образцов, которые затем устанавливаются на машину и начинается рабочий цикл.

Машина режет первую сторону образца (1 резка).

Затем держатель извлекается из машины, поворачивается на 180 градусов и устанавливается на машину.

Машина разрезает вторую сторону образца (2 резания).

После завершения 2 резания держатель извлекается из станка и устанавливается на кронштейн.

Образцы извлекаются из держателя, поворачиваются на 90 градусов и устанавливаются обратно. Держатель устанавливается на станке и разрезается третья сторона (3 реза). Затем держатель извлекается из станка, поворачивается на 180 градусов и устанавливается на четвертой боковой режущей машине (4 резки), которая завершает производство образцов квадратного сечения 10 мм.

Для достижения требуемого размера и размерной точности обрабатываемого образца может потребоваться регулировка микрорегулятора.

Образцы квадратного сечения 10 мм

Для производства образцов квадратного сечения 10 мм в соответствии с международными стандартами используются черновые заготовки с максимальным квадратным сечением 16 мм и заготовки с максимальным диаметром поперечного сечения 18 мм из углеродистой и низколегированной стали.

Конфигурация гнезд держателя образцов.

Станок с 1 держателем образца имеет 2 гнезда с зажимами на 1 и 2 выреза и 2 гнезда с зажимами на 3 и 4 выреза.

Станок с набором из 2 держателей образцов: 1-й держатель имеет 4 гнезда с зажимами для 1 и 2 резки, 2-й держатель имеет 4 гнезда с зажимами для 3 и 4 резки.

Заказчик должен сообщить, следует ли использовать образцы круглого сечения в 1-й и 2-й розетках, так как в этом случае специальный "V &raquo| -образная монтажная планка.

Клиенты могут заказать держатели с любой конфигурацией зажима, соответствующей их требованиям.

Образцы меньшего размера.

Меньшие образцы можно обрабатывать с помощью специальных приспособлений для картриджей. Размер 10 мм изготавливается на стандартном держателе с помощью зажимов для 1 и 2 резки. 3 и 4 вырезаны на специальном держателе для более мелких образцов, который установлен на RJW Ltd., для получения более тонких образцов.

Доступны стандартные варианты держателей:

OPTION 1 &ndash| Держатель образца 7,5 мм &ndash| 8,75 мм (3 режущих) и 7,5 мм (4 режущих) картриджей

ВАРИАНТ 2 &ndash| Держатель образца 6,7 мм &ndash| 8,0 мм (3 режущих) и 6,7 мм (4 режущих) картриджей

ВАРИАНТ 3 &ndash| Держатель образца 5,0 мм &ndash| картриджи для 6,25 мм (3 резки) и 5,0 мм (4 резки)

ВАРИАНТ 4 &ndash| Держатель образца 3,3 мм &ndash| 4,4 мм (3 режущих) и 3,4 мм (4 режущих) картриджей

ВАРИАНТ 5 &ndash| Держатель образца 2,5 мм &ndash| Картриджи 3,6 мм (3 резания) и патроны 2,6 мм (4 резания)

Обратите внимание, что для 4-х режущих картриджей для образцов 3,3 мм и 2,5 мм 3,4 мм и 2,6 мм будут установлены таким образом, чтобы можно было шлифовать до конечной толщины в пределах допуска.

Клиенты могут заказать держатели с любой конфигурацией сокета.

Например, комбинированный держатель образца 7,5 мм и 5 мм. 1 кассета на 8,75 мм, 7,5 мм, 6,25 мм и 5 мм

Обратите внимание, что максимальные глубины резания, которые могут быть обработаны на каждом типе меньшего держателя образца:

Держатель образца 7,5 мм - 2,0 мм

Держатель образца 6,7 мм - 2,00 мм

Держатель образца 5,0 мм - 1,75 мм

Держатель образца 3,3 мм - 1,50 мм

Держатель образца 2,5 мм - 1,00 мм

em>Технические характеристики машины:

/em>

Размер:900 x 500 x 650 мм

Вес:210 кг

Источник питания:380 или 415 или 440 В, 3 фазы, 50/60 Гц, 4 кВА

Время цикла:Используя два держателя образцов, можно получать 4 обработанных образца каждые 20 минут при установленной средней скорости подачи образца. Среднее значение характерно для обычных углеродистых сталей.
