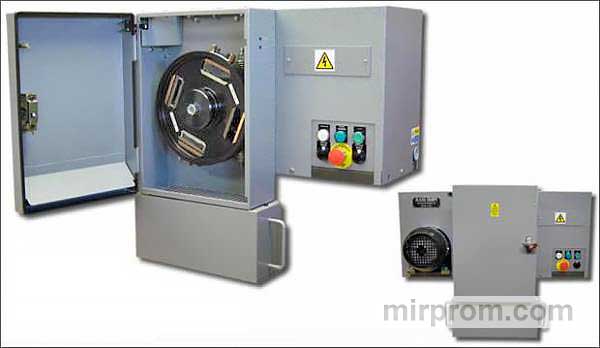

CNM-140A1 Фрезерный станок для изготовления образцов с переменной (регулируемой) скоростью фрезы

BLACK CNM &ndash| Фрезерные станки Charpy/Izod.

Линейка станков Black CNM была специально разработана для того, чтобы лаборатории и испытательные установки могли производить собственные стандартные и нестандартные ударные образцы Charpy/Izod, готовые к соответствующей насечке (концентраторы).

Два варианта станка для фрезерования образцов (CNM) доступны для широкого спектра материалов.

Переменная скорость фрезерного станка (регулируемая) рекомендуется клиентам, которые производят образцы из углеродистых сталей более сложные для обработки легированных сталей, нержавеющих сталей, цветных металлов и пластмасс.

Обратитесь в RJW Ltd., если вы производите резку суперсплавов.

Станок имеет регулируемую скорость фрезерования 1,0-2,5 м/с и регулируемую скорость подачи образца 2,2-9,0 мм/с

Изменение скорости фрезы для различных материалов увеличивает срок службы фрезы.

Конструкция и способ работы машины.

Конструкция станка:

Станки имеют надежную конструкцию и конструкцию, что позволяет производить образцы с отделочной поверхностью и допусками, требуемыми международными стандартами.

Станки предназначены для установки на верстаке заказчика и оснащены легко снимаемыми лотками для стружки.

Процесс резки осуществляется без смазочных и охлаждающих жидкостей.

Полностью герметичная съемная крышка обеспечивает свободный доступ к двигателю и приводу для периодического технического обслуживания.

DC обеспечивает изменение скорости вращения держателя образца,

Тиристорное управление двигателем переменного тока позволяет изменять скорость фрезы.

Круглый держатель образца:

Круглый держатель образца позволяет обрабатывать до 4 образцов за 1 операцию.

В зависимости от типа заготовки используются различные зажимы, упоры для вставки и зажимные винты.

1 круглый держатель образца поставляется с каждой машиной.

Для максимальной производительности рекомендуется второй держатель (опционально) Для размещения заготовок образцов на первом держателе во втором держателе во время обработки заготовок образцов.

Фрезера:

Фрезера оснащена 5 твердосплавными легко заменяемыми фрезами.

Микрорегулятор позволяет точно контролировать размеры образца и компенсировать износ резцов.

Способ работы:

Вращающийся держатель образца оснащен зажимами, монтажными планками и зажимными винтами в соответствии с типом применяемой заготовки, то есть черновыми заготовками квадратного, прямоугольного, круглого или трубчатого сечения, и размером образца, который должен изготавливаться, например, с квадратным сечением 10 мм или менее.

Для удобства установки образцов держатель снимается с машины и устанавливается на специальный кронштейн, поставляемый с каждой машиной.

В держатель можно установить до 4 черновых образцов, которые затем устанавливаются на машину и начинается рабочий цикл.

Машина режет первую сторону образца (1 резка).

Затем держатель извлекается из машины, поворачивается на 180 градусов и устанавливается на машину.

Машина разрезает вторую сторону образца (2 резания).

После завершения 2 резания держатель извлекается из станка и устанавливается на кронштейн.

Образцы извлекаются из держателя, поворачиваются на 90 градусов и устанавливаются обратно. Держатель устанавливается на станке и разрезается третья сторона (3 реза). Затем держатель извлекается из станка, поворачивается на 180 градусов и устанавливается на четвертой боковой режущей машине (4 резки), которая завершает производство образцов квадратного сечения 10 мм.

Для достижения требуемого размера и размерной точности обрабатываемого образца может потребоваться регулировка микрорегулятора.

Образцы квадратного сечения 10 мм

Для производства образцов квадратного сечения 10 мм в соответствии с международными стандартами используются черновые заготовки с максимальным квадратным сечением 16 мм и заготовки с максимальным диаметром поперечного сечения 18 мм из углеродистой и низколегированной стали.

Конфигурация гнезд держателя образцов.

Станок с 1 держателем образца имеет 2 гнезда с зажимами на 1 и 2 выреза и 2 гнезда с зажимами на 3 и 4 выреза.

Станок с набором из 2 держателей образцов: 1-й держатель имеет 4 гнезда с зажимами для 1 и 2 резки, 2-й держатель имеет 4 гнезда с зажимами для 3 и 4 резки.

Заказчик должен сообщить, следует ли использовать образцы круглого сечения в 1-й и 2-й розетках, так как в этом случае специальный "V &raquo| -образная монтажная планка.

Клиенты могут заказать держатели с любой конфигурацией зажима, соответствующей их требованиям.

Образцы меньшего размера.

Меньшие образцы можно обрабатывать с помощью специальных приспособлений для картриджей. Размер 10 мм изготавливается на стандартном держателе с помощью зажимов для 1 и 2 резки. 3 и 4 вырезаны на специальном держателе для более мелких образцов, который установлен на RJW Ltd., для получения более тонких образцов.

Доступны стандартные варианты держателей:

OPTION 1 &ndash| Держатель образца 7,5 мм &ndash| 8,75 мм (3 режущих) и 7,5 мм (4 режущих) картриджей

ВАРИАНТ 2 &ndash| Держатель образца 6,7 мм &ndash| 8,0 мм (3 режущих) и 6,7 мм (4 режущих) картриджей

ВАРИАНТ 3 &ndash| Держатель образца 5,0 мм &ndash| картриджи для 6,25 мм (3 резки) и 5,0 мм (4 резки)

ВАРИАНТ 4 &ndash| Держатель образца 3,3 мм &ndash| 4,4 мм (3 режущих) и 3,4 мм (4 режущих) картриджей

ВАРИАНТ 5 &ndash| Держатель образца 2,5 мм &ndash| Картриджи 3,6 мм (3 резания) и патроны 2,6 мм (4 резания)

Обратите внимание, что для 4-х режущих картриджей для образцов 3,3 мм и 2,5 мм 3,4 мм и 2,6 мм будут установлены таким образом, чтобы можно было шлифовать до конечной толщины в пределах допуска.

Клиенты могут заказать держатели с любой конфигурацией сокета.

Например, комбинированный держатель образца 7,5 мм и 5 мм. 1 кассета на 8,75 мм, 7,5 мм, 6,25 мм и 5 мм

Обратите внимание, что максимальные глубины резания, которые могут быть обработаны на каждом типе меньшего держателя образца:

Держатель образца 7,5 мм - 2,0 мм

Держатель образца 6,7 мм - 2,00 мм

Держатель образца 5,0 мм - 1,75 мм

Держатель образца 3,3 мм - 1,50 мм

Держатель образца 2,5 мм - 1,00 мм

em>Технические характеристики машины:

/em>

Размер:900 x 500 x 715 мм

Вес:210 кг

Источник питания:380 или 415 или 440 В, 3 фазы, 50/60 Гц, 4 кВА

Время цикла:Специфическая производительность не может быть указана из-за различий в скорости подачи образца и скорости измельчения, которые зависят от материала образца.
