Отличительные особенности
НАЗНАЧЕНИЕ:
Предназначен для распиловки 2, 3, 4 наклонных брусков толщиной до 260 мм на обрезных пиломатериалах заданного сечения.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
двухвальные многопильные станки серии KRAFTER-M/Double широко используются на средних и высокопроизводительных лесопильных станках и площадках в качестве станков второй линии.
ПРОИЗВОДИМАЯ ПРОДУКЦИЯ:
CXEMA:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ДОПОЛНИТЕЛЬНО:
| Производитель | KRAFTER |
| Толщина бруса, мм | 260 |
| Ширина бруса, мм | 750 |
| Длина бруса (мин), мм | 2000 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт. | 2 |
| Вертикальное перемещение валов | Нет |
| Диаметр пильного вала, мм | 75 (80) |
| Диаметр пил, мм | 400 |
| Расстояние между крайними пилами, мм | 750 |
| Количество пил (макс), шт. | - |
| Постав пил | Стойко-постоянный |
| Регулировка высоты прижимных вальцов | Электро-механическая |
| Количество подающих вальцев (верх), шт. | 2 |
| Количество подающих вальцев (низ), шт. | 6 |
| Высота пропила, мм | 260 |
| Скорость подачи, м/мин | 0 - 30 (40) |
| Мощность двигателя пильного вала, кВт | 2 х 55 |
| Мощность двигателя привода подачи, кВт | 3 (4) |
| Размер и количество аспирационных отверстий, мм | 1 х 300 |
| Ширина приемного окна, мм | 750 |
| Длина, мм | 2290 |
| Ширина, мм | 2630 |
| Высота, мм | 1900 |
| Вес, кг | 4500 |

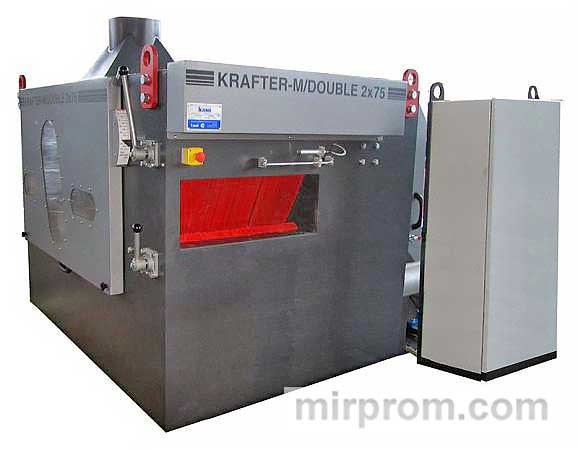

Двухвальные многопильные станки KRAFTER M/DOUBLE
Контакты
Технические характеристики
|
ДВУХВАЛЬНОЕ ПИЛЕНИЕ Система двухвального пиления позволяет: - пилить лафет толщиной до 260 мм, - использовать более тонкие пилы маленького диаметра. В виду использования пил маленького диаметра нагрузка на двигатели и сама толщина пропила значительно меньше, чем при одновальном пилении. |
|
|
ЖЕСТКИЕ ПИЛЬНЫЕ ВАЛЫ Высокая точность изготовления и жесткость пильных валов (все валы имеют по 3 подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. |
|
|
МАССИВНАЯ СТАНИНА Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 25 мм, толщина вспомогательных стенок 20 мм. |
|
|
МОЩНЫЕ ДВИГАТЕЛИ ПИЛЬНЫХ ВАЛОВ Станок имеет большой запас прочности, возможна установка двигателей различной мощности от 75 до 132 кВт. Привод осуществляется за счет мощной ременной передачи. При изготовлении станка используются исключительно шведские ременные шкивы SKF. |
|
|
ИНДИКАТОРНАЯ ЛИНЕЙКА Используется для удобства регулировки высоты прижимных вальцов, что сокращает время на наладку станка. |
|
|
МЕХАНИЗМ ПОДАЧИ Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой очень мощной цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. В системе подачи используются надежные итальянские редуктора INNOVARI. |
|
|
МЕХАНИЗМ РЕГУЛИРОВКИ ВЫСОТЫ ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ Два верхних подающих вальца осуществляют прижим бруса собственным весом и прижимными пружинами. Имеется возможность свободного хода вальцов (30 - 35 мм) под давлением пружин. Регулировка высоты верхних подающих вальцов осуществляется электромеханически с пульта. В системе регулировки толщины лафета используются надежные итальянские редуктора INNOVARI. |
|
|
ВАЛЬЦОВАЯ ПОДАЧА МАТЕРИАЛА В отличие от обычные многопильных станков, в KRAFTER M/Double подача заготовки осуществляется 6-ю нижними рифлеными приводными вальцами и одним неприводным гладким вальцом на входе для обеспечения плавной подачи, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 0 - 30 (опционально до 70) м/мин. |
|
|
КОНСТРУКЦИЯ ВАЛЬЦОВ Подающие вальцы полностью исключают забивание опилками в процессе работы так как имеют специальное «трапециевидное» рифление, вдоль и поперек. |
|
|
ПУЛЬТ УПРАВЛЕНИЯ Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателей привода пильных валов на пульте установлен амперметр. Для удобства клиента в комплект поставки входит дополнительная плана пульта управления на русском языке. |
|
|
ДВОЙНАЯ КОГТЕВАЯ ЗАЩИТА Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
|
|
ЭФФЕКТИВНАЯ СИСТЕМА УДАЛЕНИЯ ОТХОДОВ Для удаления образующихся при пилении отходов предусмотрены: специальный проём в нижней части станка для удаления падающих отходов (70%) и аспирационный патрубок над пильным узлом для вытяжки опилок (30%). |
|
|
ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ Откидывающийся защитный (шумоизоляционный) кожух со смотровыми окнами, обеспечивает безопасность и комфортность работы оператора на станке. Станок оснащён двумя аварийными кнопками на пульте управления и корпусе станка. Все открывающиеся элементы оснащаются концевиками TELEMECANIQUE. |
|
|
ЭЛЕКТРИКА При изготовлении станка используется одна из самых надежных в мире электрика SCHNEIDER Electric. |
|
|
КОМПЛЕКТУЮЩИЕ Все приводные ремни и подшипники устанавливаемые на станок европейского производства: Continental, SKF. |
|
СИСТЕМА ОРОШЕНИЯ ПИЛ Система подачи жидкости в зону пиления особенно эффективна при пилении лиственницы. Данная опция помогает решить проблему с налипанием смолы на напайках. Не входит в стандартную комплектацию станка. |
|
|
ВЫТЯЖНЫЕ РЯБУХИ По желанию заказчика, станок может комплектоваться дополнительной парой вытяжных рябух на выходе из станка, чтобы эффективно вытягивать горбыль и боковую срезку, и чтобы она не оставалась в станке. |
|
|
ОПЦИИ:
|
