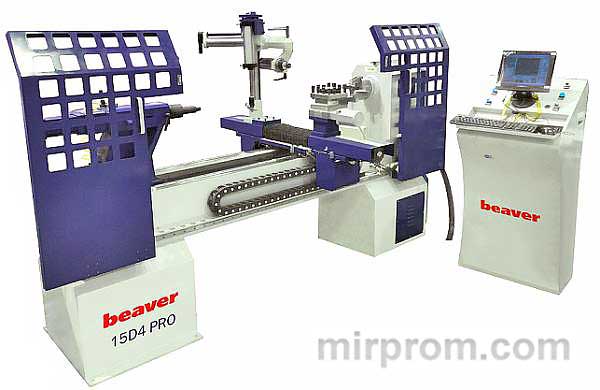

Токарные центры с ЧПУ с автоматической сменой резцов Beaver 15D4 PRO, 25D4 PRO

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

• Поворотная голова на 4 позиции позволяет одновременно закрепить 4 резца под разные задачи и автоматически менять их в зависимости от типа обработки.
• Могут быть установлены V и U образные резцы для точения наружной поверхности, расточные резцы для обработки внутренней поверхности, отрезные резцы для торцовки и создания плоскости перпендикулярной оси вращения.
• При обработке V-образным резцом заготовка одновременно обрабатывается 2-мя резцами (закреплены друг напротив друга).

2 РЕЗЦА ДЛЯ ТОЧЕНИЯ

• Токарная обработка осуществляется одновременно двумя управляемыми резцами. Один резец закреплен на поворотной голове, второй на отдельном держателе – показано красной стрелкой.
• Перемещение каждого резца от отдельного двигателя.
• Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки.

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Для изготовления спиралей, пазов, проточек, канавок и т.п., а также для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок.

ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ

Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП

• Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар.
• Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами.

ЧУГУННАЯ СТАНИНА

Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.

Вес Beaver 15D4 PRO – 1500 кг.

Вес Beaver 25D4 PRO – 2000 кг.

4-х КУЛАЧКОВЫЙ ПАТРОН

Поставляется в комплекте со станком для фиксации заготовки с одной стороны и обработки торца или внутренней поверхности с противоположной стороны.

ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ

• Для быстрого и удобного позиционирования заготовок станок оснащен «вилками», управляемыми пневматически.
• Для базирования заготовки «вилки» автоматически поднимаются.
• Перед началом обработки (после зажатия заготовки в центрах) «вилки» автоматически опускаются – показано красными стрелками.

СТОЙКА УПРАВЛЕНИЯ

Станок укомплектован стойкой управления с компьютером и программным обеспечением.

АВТОМАТИЧЕСКАЯ ОБРАБОТКА БЕЗ ШАБЛОНОВ И РУЧНОГО ТРУДА. УПРАВЛЕНИЕ ЧПУ

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА С ПОВОРОТНОЙ ГОЛОВОЙ НА 4 ПОЗИЦИИ ПОЗВОЛЯЕТ ОДНОВРЕМЕННО ЗАКРЕПИТЬ 4 РЕЗЦА ДЛЯ РАЗНЫХ ТИПОВ ОБРАБОТКИ:

• V И U-ОБРАЗНЫЕ ПРОХОДНЫЕ РЕЗЦЫ ДЛЯ ОБРАБОТКИ НАРУЖНОЙ ПОВЕРХНОСТИ,
• РАСТОЧНОЙ РЕЗЕЦ ДЛЯ ОБРАБОТКИ ТОРЦА ИЛИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ,
• ОТРЕЗНОЙ РЕЗЕЦ ДЛЯ ТОРЦОВКИ ИЛИ ФОРМИРОВАНИЯ ПЛОСКОСТИ ПЕРПЕНДИКУЛЯРНО ОСИ ВРАЩЕНИЯ ЗАГОТОВКИ,
• ФАСОННЫЕ И ДРУГИЕ ТИПЫ РЕЗЦОВ.

СТАНОК СОВМЕЩАЕТ 2 ТИПА ОБРАБОТКИ - ТОЧЕНИЕ РЕЗЦАМИ И ФРЕЗЕРОВАНИЕ ШПИНДЕЛЕМ:

• ТОЧЕНИЕ ОДНОВРЕМЕННО 2-МЯ РЕЗЦАМИ (УСТАНОВЛЕНЫ ДРУГ НАПРОТИВ ДРУГА) ИЛИ СПЕЦИАЛЬНАЯ ОБРАБОТКА РАСТОЧНЫМ И ОТРЕЗНЫМ РЕЗЦОМ,
• ФРЕЗЕРНЫЙ ШПИНДЕЛЬ ДЛЯ СПИРАЛЕЙ, ПРОТОЧЕК, КАНАВОК, УЗОРОВ, РИСУНКОВ В Т.Ч. НА ПЛОСКОСТИ.

ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ В ЦЕНТРАХ – БЫСТРО И НАДЕЖНО
