Отличительные особенности
НАЗНАЧЕНИЕ:
Массовое и массовое производство эксклюзивных токарных изделий из различных пород древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Столярные мастерские и мебельные заводы для производства токарных изделий в большом количестве: балясины, столовые ножки и стулья, повернутые элементы мебели. Полностью автоматическая обработка 2-х резцов и фрезерного шпинделя исключает ошибки, а удобное программное обеспечение позволяет легко создавать и менять программы.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ОПЦИОНАЛЬНО:
| Производитель | Beaver |
| Диаметр обработки, мм | 5 - 400 |
| Расстояние между центрами, мм | 1500 |
| Длина обработки, мм | 5 - 1500 |
| Возможность увеличить расстояние между центрами | Нет |
| Максимальный диаметр изделия при работе с люнетом, мм | 140 |
| Максимальный диаметр изделия при работе без люнета, мм | 400 |
| Возможность ручной обработки с использованием подручника | Нет |
| Максимальный диаметр при ручной обработке с использованием подручника, мм | Нет |
| Возможность торцевого точения | Нет |
| Способ загрузки заготовки | Полуавтоматическая |
| Перемещение суппорта с инструментом | Автоматическое (ЧПУ) |
| Мощность двигателя привода подачи, кВт | Серводвигатель (ЧПУ) |
| Скорость перемещения подачи, м/мин | 30 |
| Количество инструментов (резцы): основной + на люнете, шт. | 2 + 1 |
| Фрезерный шпиндель | Есть |
| Концевая фреза, шт. | 1 |
| Мощность двигателя фрезерного шпинделя, кВт | 2,2 |
| Фрезерный вал, шт. | Нет |
| Мощность двигателя фрезерного вала, кВт | Нет |
| Шлифовальный узел | Нет |
| Мощность двигателя шлифовального узла, кВт | Нет |
| 4-х кулачковый патрон | Есть |
| Мощность двигателя вращения заготовки, кВт | 4 |
| Наличие ЧПУ | Есть |
| Длина, мм | 2800 |
| Ширина, мм | 1300 |
| Высота, мм | 1400 |
| Вес, кг | 1500 |

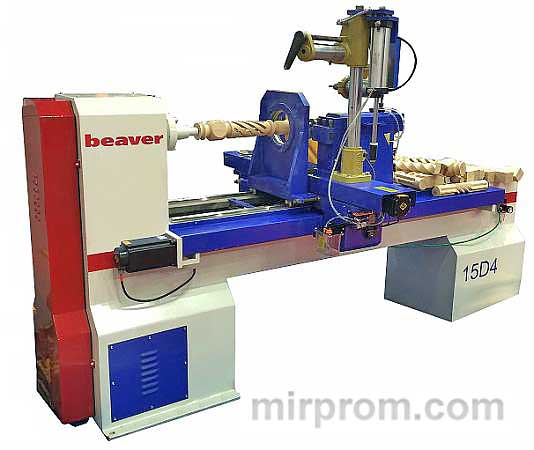

Токарные центры с ЧПУ Beaver 15D4, 25D4
Контакты
Технические характеристики
|
2 РЕЗЦА ДЛЯ ТОЧЕНИЯ Токарная обработка осуществляется одновременно двумя управляемыми резцами. Перемещение каждого резца от отдельного двигателя. Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки. |
|
|
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Для изготовления спиралей, пазов, проточек, канавок и т.п., а так же для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок. |
|
|
БЫСТРОЕ БАЗИРОВАНИЕ ЗАГОТОВКИ Значительно повышает производительность устройство автоматического базирования заготовки: из станины пневматически поднимаются держатели, заранее настроенные на размер бруска, в держатели закладывается заготовка и пневматически зажимается. После зажима заготовки в центрах держатели автоматически опускаются. Вся манипуляция занимает несколько секунд и исключает необходимость трудоемкого центрирования в ручную. |
|
|
ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |
|
|
ЧУГУННАЯ СТАНИНА Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Масса Beaver 15D4 – 1500 кг. Масса Beaver 25D4 – 2000 кг. |
|
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами. |
|
|
СТОЙКА УПРАВЛЕНИЯ Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. |
|
|
4-Х КУЛАЧКОВЫЙ ПАТРОН Поставляется в комплекте со станком и применяется для фиксации заготовки с одной стороны. |
|
|
АВТОМАТИЧЕСКАЯ ОБРАБОТКА БЕЗ ШАБЛОНОВ И РУЧНОГО ТРУДА. УПРАВЛЕНИЕ ЧПУ |
|
|
СТАНОК СОВМЕЩАЕТ 2 ТИПА ОБРАБОТКИ - ТОЧЕНИЕ РЕЗЦАМИ И ФРЕЗЕРОВАНИЕ ШПИНДЕЛЕМ:
|
|
| ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ В ЦЕНТРАХ – БЫСТРО И НАДЕЖНО | |
| УПОРЫ ДЛЯ БАЗИРОВАНИЯ ЗАГОТОВКИ (ПОДНИМАЮТСЯ ДЛЯ БАЗИРОВАНИЯ И ОПУСКАЮТСЯ ВО ВРЕМЯ ОБРАБОТКИ) | |
| ЧУГУННАЯ СТАНИНА МАССОЙ 1500 КГ ИСКЛЮЧАЕТ ВОЗНИКНОВЕНИЕ ВИБРАЦИЙ ДАЖЕ ПРИ ИЗГОТОВЛЕНИИ МАССИВНЫХ БАЛЯСИН | |
| ПЕРЕМЕЩЕНИЕ РАБОЧИХ ОРГАНОВ ПО ВСЕМ ОСЯМ ЧЕРЕЗ ВЫСОКОТОЧНЫЕ ШВП ПО ЛИНЕЙНЫМ НАПРАВЛЯЮЩИМ | |
| В КОМПЛЕКТЕ СТОЙКА УПРАВЛЕНИЯ С КОМПЬЮТЕРОМ И УДОБНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ARTCAM И СИСТЕМОЙ УПРАВЛЕНИЯ NC STUDIO |
|
ЗАЩИТНЫЙ КОЖУХ По заказу станок может быть укомплектован защитным кожухом с двумя раздвижными дверями. |
