Назначение и область применения

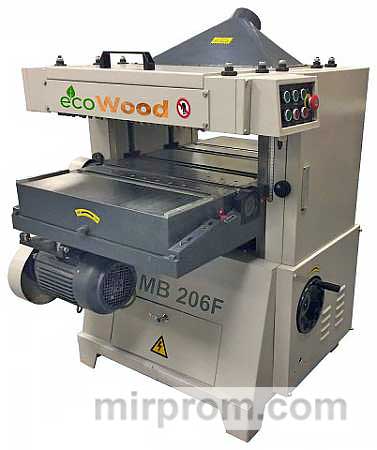

Станок предназначен для двустороннего строгания плоских деревянных заготовок по толщине.
Область применения
Оборудование используется на предприятиях и в цехах по производству столярно-строительных изделий, клеёных досок, мебельной продукции, деревянного домостроения и других деревообрабатывающих производств.
Конструктивные особенности
Верхние подающие валки
Три приводных секционных вала обеспечивают надёжную подачу заготовок различной толщины, что значительно повышает производительность. Защита зажима предотвращает обратное выталкивание заготовки.
Нижние подающие валки
Рабочий стол оснащён четырьмя роликами, которые обеспечивают оптимальное скольжение заготовки. Два ролика, расположенные под верхним валом, являются приводными. В зависимости от типа заготовки, ролики могут быть отрегулированы для достижения желаемого отхода от стола.
Рабочий стол
Рабочий стол изготовлен из чугуна и установлен на двух опорах. Направляющие обеспечивают точное перемещение стола, исключая перекосы. Стол фиксируется в жёстком положении при помощи ручек.
Панель управления
Панель управления оснащена кнопками для включения/выключения верхнего и нижнего ножевых валов, подъёма/опускания стола, а также кнопкой аварийной остановки.
Ножевые валы
Нижний ножевой вал приводится в действие отдельным двигателем. Глубина удаления регулируется винтом на передней части стола. Верхний ножевой вал, подающие ролики и вал рельса приводятся в движение мощным двигателем через клиноременную передачу и цепи.
Подъём/опускание рабочего стола
Подъём и опускание стола осуществляется отдельным электродвигателем (кроме модели 204F СН) с помощью кнопки на пульте. Возможна точная ручная регулировка маховиком.
Верхняя и боковая крышка
Верхняя крышка оснащена шарнирной системой, что обеспечивает лёгкий доступ к ножевому валу для обслуживания и замены ножей. С боковой стороны также обеспечен лёгкий доступ к приводам подающих роликов и сервисным цепям.
Приёмные валки
На выходе заготовка обрабатывается двумя гладкими приводными стальными валками.
Маслёнки
На верхней части машины расположены маслёнки для смазки цепей привода подающих валков.
Разгрузочные воронки
Выгрузка стружки осуществляется через разгрузочные воронки.
Технические характеристики
-
Размеры рабочего стола: 400 х 890 мм.
-
Разнотолщинность при обработке нескольких заготовок: до 1,5 мм.
-
Ширина обработки: 400 мм.
-
Толщина обработки: от 3 до 160 мм.
-
Минимальная длина обработки: 165 мм.
-
Количество ножей: 2 шт.
-
Скорость подачи заготовки: 8/10 м/мин.
-
Диаметр ножевого вала: 75 мм.
-
Мощность ножевого вала: 4 кВт (верхний вал) и 2,2 кВт (нижний вал).
-
Мощность привода подачи: от верхнего ножевого вала.
-
Мощность привода подъёма/опускания рабочего стола: 0,75 кВт.
-
Количество роликов на столе: 3 шт.
-
Установленная мощность: 6,2 кВт.
-
Частота вращения ножевого вала: 7500 об/мин.
-
Диаметр патрубка аспирации: 120 х 2 мм.
-
Количество электродвигателей: 2 шт.
-
Количество обрабатываемых сторон: 2.
-
Тип ножевого вала: стандартный (4 ножа).
-
Длина: 890 мм.
-
Ширина: 695 мм.
-
Высота: 1180 мм.
-
Вес: 375 кг.
Аспирационная система
Аспирационная система включает насадку с верхнего ножевого вала и трубу от нижнего ножевого вала.
