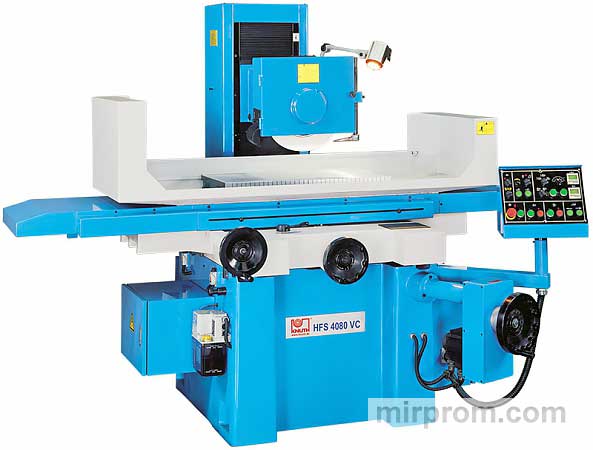

HFS 4080 VC - Гидравлический плоскошлифовальный станок

Технические характеристики плоскошлифовального станка KNUTH (Германия)

Рабочая область:

• Технический ход по оси X: 910 мм

• Технический ход по оси Y: 450 мм

• Максимальный вес заготовки: 500 кг

• Расстояние между осью шпинделя и рабочим столом: 580 мм

Размеры рабочего стола:

• Деление шкалы по осям X и Y: 400x800 мм

• Точность деления шкалы по оси Y: 0,02 мм

• Точность деления шкалы по оси Z: 0,005 мм

Автоматизированные подачи:

• Поперечная подача: 0,1 - 8 мм

• Вертикальная подача: 0,005 - 0,05 мм

Гидравлическая подача:

• Подача по оси X: 7 - 23 м/мин

• Ускоренный ход по оси Y: 990 мм/мин

• Ускоренный ход по оси Z: 460 мм/мин

Мощность оборудования:

• Мощность серводвигателя шлифовального шпинделя: 5,5 кВт

• Мощность двигателя для тонкой шлифовки: 0,5 кВт

Габаритные размеры и масса:

• Размеры шлифовального диска: 350x40x127 мм

• Габаритные размеры станка: 3600x2400x1890 мм

• Масса станка: 3800 кг
