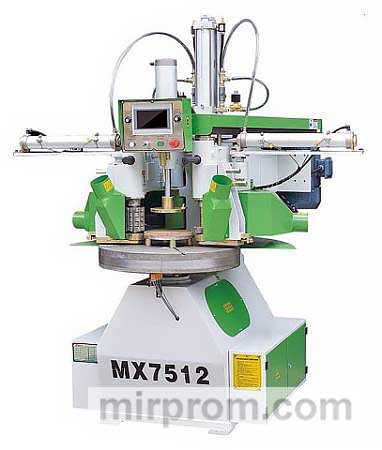

Технические характеристики и особенности станка для обработки древесины
Назначение:
Станок предназначен для высокопроизводительного производства сидений кресел, столешниц, изогнутых ножек для кресел и столов, спинок кресел и других изделий, требующих сложной геометрической формы.
Область применения:
Станок используется в столярном, строительном и мебельном производстве для обработки древесины с целью получения изделий с высокой точностью и сложностью форм.
Производимая продукция:
Станок позволяет изготавливать детали с различными геометрическими формами, включая криволинейные поверхности, что делает его универсальным инструментом для производства мебели и других изделий.
Схема обработки:
Процесс обработки на станке включает следующие этапы:
-
Шаблон, представляющий собой модель будущего изделия, устанавливается на рабочий стол таким образом, чтобы ось его вращения совпадала с осью вращения стола.
-
Заготовка, обычно имеющая квадратную, прямоугольную или многоугольную форму, укладывается на шаблон и закрепляется сверху с помощью пневматического зажима.
-
Рабочий стол с закрепленным шаблоном и заготовкой начинает вращаться.
-
Копировальный подшипник, контактируя с вращающимся шаблоном, задает траекторию движения фрезы.
-
Фреза, следуя траектории, заданной копировальным подшипником, обрабатывает заготовку, формируя тело вращения сложной формы.
Конструктивные особенности:
Станок оснащен следующими конструктивными элементами:
-
Рабочий стол диаметром 700 мм, обеспечивающий стабильное вращение.
-
Копировальный подшипник диаметром 100 мм для точного задания траектории движения фрезы.
-
Фреза с возможностью вращения со скоростью до 9000 об/мин.
-
Пневматический зажим для надежного крепления заготовки.
-
Двигатель подачи мощностью 1,5 кВт.
-
Шпиндель диаметром 30 мм с возможностью установки одного фрезерного инструмента.
Принцип работы:
Принцип работы станка основан на использовании шаблона, который представляет собой модель будущего изделия. Шаблон устанавливается на рабочий стол, а заготовка, имеющая форму квадрата, прямоугольника или многоугольника, закрепляется на шаблоне с помощью пневматического зажима. Рабочий стол с шаблоном и заготовкой начинает вращение, а копировальный подшипник обеспечивает точное копирование траектории движения шаблона на заготовку. Фреза, следуя заданной траектории, обрабатывает заготовку, создавая изделие с требуемой геометрической формой.
Технические характеристики:
/ Параметр / Значение / / --------- / ---------- / / Производитель / EcoWood / / Мощность двигателя, кВт / 5,5 / / Диаметр стола, мм / 700 / / Скорость вращения стола, об/мин / 1,5 - 6 / / Скорость вращения шпинделя, об/мин / 9000 / / Максимальная толщина обработки, мм / 130 / / Мощность двигателя подачи, кВт / 1,5 / / Диаметр шпинделя, мм / 30 / / Количество фрезерных шпинделей, шт. / 1 / / Диаметр копировального подшипника, мм / 100 / / Диаметры обработки, мм / 110 - 1200 / / Длина, мм / 1560 / / Ширина, мм / 1400 / / Высота, мм / 2120 / / Вес, кг / 930 /
