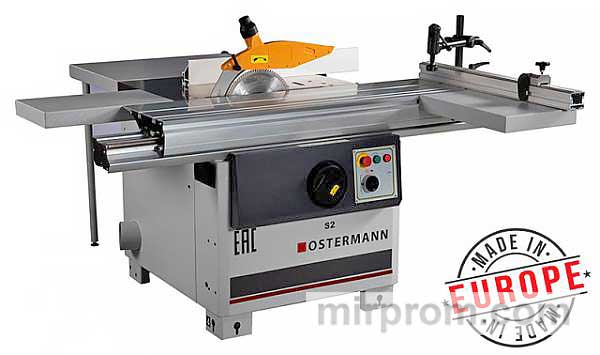

Круглопильный станок с торцовочной кареткой OSTERMANN S2

ФОРМАТНАЯ КАРЕТКА

Обеспечивает высокую точность реза и плавность хода.

Размеры каретки 1150 х 350 мм и 1600 х 350 мм (на выбор) позволяют базировать габаритные заготовки, например щит или лист фанеры.

УПОРНАЯ ЛИНЕЙКА

• Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале.
• Флажковый упор для базирования заготовки.
• Эксцентриковый прижим для фиксации заготовки.
• Приставной стол 500 х 320 мм исключает провисание заготовки при торцевании.

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

Две ручки для удобства перемещения каретки.

Стопор для фиксации в определенном положении.

НАПРАВЛЯЮЩИЕ КАРЕТКИ

Каретка перемещается по закаленным стальным пластинам, при необходимости пластины могут быть заменены, что делает ресурс каретки практически вечным – данную систему используют ведущие германские производители при изготовлении форматно-раскроечных станков.

ПИЛЬНЫЙ УЗЕЛ

• Имеет удобный доступ для смены пилы.
• Моторный отсек всегда в чистоте благодаря закрытому контуру пильного узла с подводом воздуховода для удаления стружки.
• Расклинивающий нож исключает заклинивание пилы.
• Защитный кожух сверху пилы имеет аспирационный патрубок, что обеспечивает эффективное удаление стружки и безопасность оператора.
• Пила в комплект не входит.

НАКЛОН ПИЛЫ

Наклон пильного узла от 0 до 45° позволяет осуществлять резание под углом.

ПАРАЛЛЕЛЬНЫЙ УПОР

• Имеет массивное чугунное крепление, что обеспечивает жесткость его фиксации и точность реза.
• Перемещается упор по стальной цилиндрической направляющей.
• Ширина пиления удобно определяется по встроенной миллиметровой шкале.
• Упор имеет винт точной подстройки.

РАСШИРЕНИЕ СТОЛА

Для увеличения рабочей поверхности стола в комплекте два приставных стола:

• задний 800 х 560 мм
• боковой 500 х 320 мм

МОТОРНЫЙ ОТСЕК

• Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции.
• Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность.
• При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора.

АСПИРАЦИОННЫЙ ПАТРУБОК

Для эффективного удаления стружки из пильного узла предусмотрен патрубок.

ПАНЕЛЬ УПРАВЛЕНИЯ

Простая и понятная панель управления не требует высокой квалификации оператора.

Кнопки:

• включение/выключение питания
• включение пилы
• выключение пилы
• аварийный выключатель

Маховик наклона пилы.

БОКОВАЯ ПАНЕЛЬ

Маховик подъема/опускания пилы, угловая шкала наклона пилы, аварийный выключатель.

БЫСТРАЯ ФИКСАЦИЯ УПОРНОЙ ЛИНЕЙКИ

Быстрая фиксация упорной линейки при помощи упора на угол 90° позволяет без труда установить нужный угол.

В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне.
