КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СТАНДАРТ
ПАРАМЕТРЫ ТОЧНОСТИ
Точность позиционирования: ± 0,006 мм (по оси X) / ± 0,005 мм (по оси Z)
Повторяемость: ± 0,003 мм (по оси X) / ± 0,002 мм (по оси Z)
ОСЕВЫЕ ОТКЛОНЕНИЯ
Схема отклонения ISO Standard SMTCL:
-
Осевое отклонение при длине 20 мм: 0,02 мм / 0,03 мм
-
Осевое отклонение при длине 300 мм: 0,025 мм / 0,025 мм
-
Радиальное отклонение фланца шпинделя: 0,012 мм / 0,009 мм
-
Отклонение конца фланца шпинделя: 0,015 мм / 0,014 мм
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

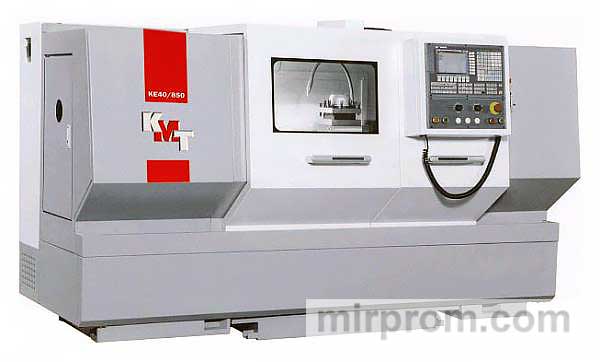

Производитель: KMT
Точность позиционирования: ± 0,006 мм
Повторяемость: ± 0,003 мм
Осевое отклонение на длине 20 мм: 0,02 мм
Осевое отклонение на длине 300 мм: 0,025 мм
Радиальное отклонение фланца шпинделя: 0,012 мм
Отклонение торца фланца шпинделя: 0,015 мм
Максимальный диаметр обработки над станиной: 500 мм
Максимальный диаметр обработки над суппортом: 300 мм
Перемещения по осям X/Z: 250 мм / 1350 мм (с 4-х позиционным головками) / 1270 мм (с 6-ти позиционными головками)
Быстрые перемещения по осям X/Z: 5 м/мин / 10 м/мин
Конус: A2-8
Обороты шпинделя: 22 - 220 об/мин, 71 - 710 об/мин, 215 - 2200 об/мин
Диаметр отверстия шпинделя: 70 мм
Диаметр патрона: 250 мм
Мощность главного привода: 5,5 кВт / 7,5 кВт
Напряжение: 380 В ± 5%
Частота тока: 50 Гц
Точность позиционирования: ± 0,006 мкм/м
Максимальная длина обработки: 1350 мм (с 4-х позиционными головками) / 1270 мм (с 6-ти позиционными головками)
Общая мощность: 15 кВт
Повторяемость: ± 0,003 мкм/м
Высота центров: 250 мм
Диаметр пиноли задней бабки: 75 мм
Время смены инструмента: 2,1 с
Ширина направляющих станины: 400 мм
