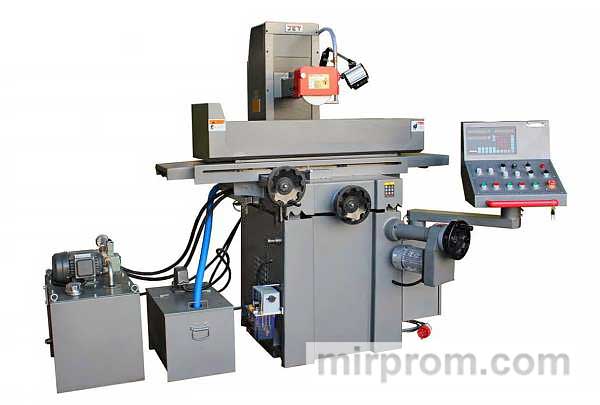

Плоскошлифовальный станок JET JPSG-1020FM

JPSG-1020FM - Полуавтоматический плоскошлифовальный станок JET - высокоточное, надежное и гарантированное качество, востребованное в высокотехнологичных отраслях промышленности, ремонтно-механических и инструментальных цехах.

Станок применяется в цехах для обработки средних и малых заготовок и используется для зачистки поверхности с поверхности с помощью периферии круга. Полученная шлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранного зерна шлифовального круга. Заготовка размещается на магнитной пластине, либо закрепляется непосредственно на рабочем столе или с помощью других специальных приспособлений. Оборудование применяется для шлифования стали, чугуна и цветных металлов.

Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок до 500х200х350 мм. Плавное движение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря V-образным салазкам.

Направляющие скольжения по всем 3 осям покрыты износостойким ТФ материалом и смазываются периодическим масляным насосом с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидросистемой закрытого типа. Низкое тепловое расширение станины и колонны, плавное перемещение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность машины.

Стол приводится в движение вручную или через гидравлический привод (вправо или влево), скорость плавно изменяется с помощью регулировочного рычага, расположенного на ползуне. В поперечном направлении стол перемещается вручную или двигателем через ходовой винт. Перемещение шлифовальной головки осуществляется вручную или с помощью двигателя быстрого привода.

Продольное и поперечное перемещение стола осуществляется автоматически. Вертикальное перемещение шлифовального круга осуществляется вручную. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя 750W гидростанции, объем гидросистемы - 60 литров. Мощность насоса СОЖ 40 Вт. Объем бака охлаждающей жидкости 50 л.

Частота вращения шпинделя шлифовального круга на JPSG-1020FM постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга 200 мм. Точность подачи круга на заготовку (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5 μ м). Как и все машины этого класса, JPSG-1020FM оснащен системой автоматической смазки всех ответственных узлов и агрегатов, включая направляющие стола, через предусмотренные смазочные каналы.

Компьютер поставляется в богатой конфигурации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные щиты, регулируемые монтажные опоры.

COMPLETE

• Электромагнитный стол
• Гидравлическая станция
• Система подачи охлаждающей жидкости
• Автоматическая система смазки
• Шлифовальный круг Электрический корундовый белый WA46L5V35 с фланцами и экстрактором

• /li>
• Балансировочный стенд с оправкой

• /li>
• Алмазный карандаш с держателем для редактирования круга
• Лампа местного освещения
• Съемные защитные экраны
• Регулировочные опоры
• Блок инструментов
• Комплект документации

>
