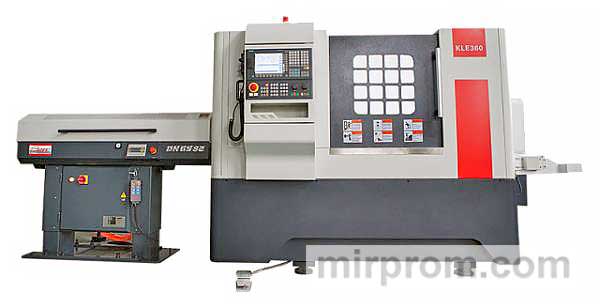

Токарный станок с ЧПУ KMT KLE 360

Отличительные особенности Назначение

Эти станки с высокой скоростью и точностью предназначены для полуотделки и отделкиxразличных типов деталей, таких как вал, диск, втулка. Станки обеспечивают высокую эффективность, большие объемы и высокую точность обработки.

Основные операции:

• токарная обработка наружных поверхностей,
• расточка,
• расточка внутренних криволинейных поверхностей конической формы,
• механическая обработка наружной и внутренней резьбы,
• дуговая обработка,
• развертка отверстий,
• Высокоскоростная обработка черных и цветных металлов.

* Тип обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В общем - отделка определяется глубиной резания не более 0,5 мм, осадка может быть до 8 мм. Токарные станки с ЧПУ KMT KLE 360 широко используются во всех отраслях машиностроительной, автомобильной, приборостроительной, электронной промышленности, аэрокосмической, военной и других отраслях промышленности.

Производимая продукция Машиностроение
Автомобильная
Контрольно-измерительная аппаратура
Авиационная
Военная
Контрольно-измерительная аппаратура
Производимая продукцияСхемы механической обработкиПосмотреть всеОсевое сверлениеРазвертываниеВнешние (сквозной) Токарная обработкаТокарная обработка пазаТокарная обработка фаскиТокарная обработка конусаТокарная обработка торцаРезьбовая обработкаРасточкаПрокатка профиляКонструктивные особенности Монолитно-чугунный слой

Для токарного станка используется литая станина из модифицированного чугуна HT250 марки. Расположение внутренних частей каркаса усилено ребрами жесткости. Толщина стенок отливки 20-25 мм, вес каркаса увеличен на 10-15% по сравнению с аналогичными машинами.

Линейные направляющие качения

Станок оснащен линейными направляющими качения по осям X и Z производства BTP (Китай), обеспечивающими высокую скорость и точность движения. Ширина линейных направляющих по осям X/Z составляет соответственно 25/35 мм, что гарантирует высокую жесткость, вибро- и деформационную стойкость при высоких скоростях движения. Опционально можно установить направляющие HIWIN (Тайвань).

Шпиндельный узел

На токарных станках с ЧПУ моделей KLE крутящий момент передается от главного двигателя на шпиндель клиноременной передачей, что значительно снижает шум при работе.

Частота вращения шпинделя регулируется непрерывно во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки.

Станок стандартно комплектуется шпинделем с полым цилиндром для обработки прутков до Ø 28/46 мм.

Приводы подачи X/Z

Машина имеет оригинальные приводы подачи Siemens (опция Fanuc).

• Высокая скорость X/Z - 16/18 (м/мин),
• Дискретность перемещения - 0,001 мм,
• Высокая плавность и надежность.

Защитные кожухи Зона обработки Интерфейс штангового питателя Педальная оснастка Зажим Насос повышенной подачи охлаждающей жидкости Комплект привода Стандартный Пневматический 3-кулачковый патрон

В стандартный комплект устанавливается 3-кулачковый патрон с пневматическим зажимом. Служит для крепления деталей к оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается усилие зажима при большом крутящем моменте. Патрон имеет сквозное отверстие для обработки стержня и длинномерных деталей.

Система ЧПУ Siemens

Станки оснащены одной из самых распространенных систем ЧПУ в России - Siemens.

Характеристики системы ЧПУ Siemens Sinumerik 808D:

• Сложная и надежная система ЧПУ,
• Система ЧПУ оснащена портом USB и сетевым портом, расположенным на передней панели, для удобства использования,
• функцией передачи данных, пультом перемещения MPG,
• Панель управления выполнена из износостойкого пластика, клавиши клавиатуры закрыты с пленкой.Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в суровых условиях эксплуатации,
• Компактность и функциональность двухосной обработки,
• Цветной дисплей и большой размер клавиатуры идеально подходят для операторов станков.
• Интерфейс на русском языке.

Инструментальная система

На токарных станках с ЧПУ KMT KLE 360 в стандартной комплектации устанавливается мультиинструментальный суппорт или 4-позиционный резцедержатель. что позволяет использовать различные комбинации токарных, расточных, сверлильных и резьборезных инструментов.

Светодиодное освещение рабочей зоны

Современное светодиодное освещение в верхнем положении обеспечивает полное освещение рабочего пространства машины и управление рабочей зоной в процессе эксплуатации.

Трехцветная сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния машины, дистанционно информирует сотрудника о состоянии машины.

Теплообменник электротехнического шкафа

Теплообменник обеспечивает охлаждение элементов электротехнического шкафа при работе оборудования в двух- и трехсменном режиме. Компенсирует перепады температур в цехе, особенно при превышении норм рабочей температуры.

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную своевременную смазку основных подвижных элементов - направляющих и УЛР, что снижает их износ в разы.

Маховик осевых перемещений (МПГ)

Переносной пульт управления с маховиком позволяет в разы сократить время регулировки станка, обеспечивает перемещение рабочих органов станка по двум осям.

Стандарт CE электрического шкафа

Электрический шкаф полностью соответствует стандартам CE, что свидетельствует о соответствии продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат Fanuc и Siemens.

Магнитный переключатель открывания двери

Магнитный переключатель открывания двери снижает риск получения травм на работе, соответствует стандартам безопасности установки.

Дополнительный гидравлический 3-Cam полый цилиндрический патрон

Гидравлический 3-кулачковый патрон сокращает время, необходимое для установки и извлечения заготовки. Ход кулачка регулируется с помощью педали или с помощью М-кода от системы ЧПУ, что позволяет автоматизировать процесс обработки с помощью устройства подачи штока. В комплектации с гидравлическим патроном имеются полый гидроцилиндр, отдельная гидростанция, набор мягких и закаленных кулачков.

6-позиционная револьверная головка Yantai

6-позиционная электрическая револьверная головка может быть установлена на токарных станках с ЧПУ KMT KLE 360, что позволяет использовать различные комбинации токарных, расточных, сверлильных и резьборезных инструментов. Револьверная головка оснащена системой подачи через нее охлаждающей жидкости, что повышает эффективность обработки и снижает затраты на режущий инструмент.

Установленный насос подачи теплоносителя повышенного давления (мощность насоса - 370 Вт, давление на выходе теплоносителя - 2,3 МПа) позволяет увеличить производительность оборудования, снизить расход режущего инструмента, повысить точность и качество обрабатываемых поверхностей.

Система ЧПУ Fanuc

Особенности системы ЧПУ Fanuc 0i Mate-TD:

• Простота использования, превосходное качество работы, исключительная надежность системы, простое программирование,
• интерфейс на русском языке,
• система ЧПУ, оснащенная портом USB и сетевым портом, передняя панель для удобного использования, функция передачи данных, пульт перемещения MPG,
• Самая распространенная система ЧПУ в России, которая позволит легко найти оператора станка для вашего производства,
• С сервисным центром в России и складом запасных частей, вы можете устранить необходимость остановки машины в кратчайшие сроки.

8-позиционная револьверная головка Yantai

Установка 8-позиционной револьверной головки значительно расширяет технологические возможности оборудования и, как следствие, расширяет ассортимент обрабатываемых деталей. Револьверная головка оснащена системой подачи через нее охлаждающей жидкости, что повышает эффективность обработки и снижает затраты на режущий инструмент.

Многоугольное токарное устройство

Многоугольное точение - это процесс обработки плоскостей на вращающихся деталях с использованием специальных резцов на токарных станках с ЧПУ или многошпиндельном оборудовании. Метод основан на синхронизации угловых скоростей детали и вращающегося инструмента с определенным соотношением скоростей управляемых ЧПУ узлов.

В настоящее время некоторые производители выпускают специальный режущий инструмент для многоугольной токарной обработки, представляющий собой дисковую фрезу с одним или несколькими режущими элементами, расположенными между собой под определенным углом.

Штанговый питатель

• прост и надежен в эксплуатации,
• программируемый расход материала,
• способность программировать реверсы,
• индикация ошибок (в случае недостаточного количества материала или перемещения индицируется на ЖК-мониторе),
• 6 боковые заготовки,
• быстрая смена заготовок,
• экономия материала.

Конвейер для удаления стружки

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановки для обслуживания. Вместе с конвейером поставляется корзина для сбора стружки.

Ловитель деталей

Предназначен для безопасного удаления детали из области обработки, исключает повреждение поверхностей деталей, обеспечивает полностью автоматический цикл обработки.

Рабочая область цанги

Дополнительные функции:
