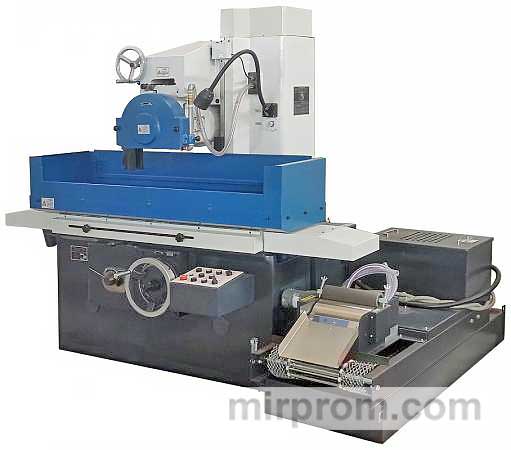

Плоскошлифовальный станок UNIVEQ USG2063H

Отличительные особенности

Назначение:

Станки предназначены для шлифовки плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной пластине или в приспособлении.

Машины отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, простотой в эксплуатации и обслуживании.

Область применения: *

Станок применяется на металлообрабатывающих предприятиях со средним и мелким производством деталей для автомобильной, авиационной, космической, судостроительной, а также отраслей, работающих в области энергетики, точного машиностроения и приборостроения.

Кроме того, станок будет широко использоваться на предприятиях со средним и мелким производством деталей, для инструментального производства, для предприятий, оказывающих услуги по шлифованию (слесарные цеха, сервисные центры по заточке инструмента, автосервисы и т.д.).

Контрольно-измерительные приборы
Контрольно-измерительные приборы
Aerospace
* Выполните машину для любой задачи клиента!

Схема обработки:

Шлифование поверхности

Конструктивные особенности:

• Чугун массивный литой слой
• Магнитная пластина
• Колонна шлифовальной установки
• Система подачи теплоносителя
• Защитные кожухи
• Бак хладагента

Чугун массивный литой литой слой обеспечивает требуемую жесткость, вибростойкость и надежность машины в процессе эксплуатации, что гарантирует постоянство показателей точности на протяжении всего срока службы машины.

Из-за большого веса машины для ее установки не требуется специального фундамента.

Вес машины составляет около 3 тонн (2800 кг).

Устанавливается на рабочий стол, который перемещается по направляющим скольжения с помощью гидропривода.

Одна (задняя) направляющая V-образная, другая (передняя) - плоская.

Постоянная подача смазки предотвращает прилипание стола и предотвращает рывки во время продольного хода стола.

Изготовлен из высококачественного чугуна.

Опора шлифовального агрегата перемещается (подъем/опускание) с помощью винтово-гаечной передачи с предварительно регулируемым натяжением по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет проводить шлифование даже при значительном удалении.

Шлифовальный агрегат имеет поперечное перемещение по направляющим скольжения.

Позволяет увеличить съем металла в процессе эксплуатации, сокращая время шлифования заготовки, предотвращает попадание стружки и абразива в подвижные элементы станка, предотвращает загрузку и износ шлифовального круга, тем самым увеличивая его ресурс.

Располагаясь слева и справа от рабочего стола, обеспечьте:

• сохранность обслуживающего персонала от абразивного и металлического выхода из зоны шлифования и попадания охлаждающей жидкости на чувствительные органы (глаза, горло, кожу лица и рук).
• чистота и безопасность рабочего места
• Сокращение времени технического обслуживания оборудования.

Изготовлен из стали и размещен вне машины, что позволяет легко и трудоемко заменять отработанный хладагент.

Стандартный бак для охлаждающей жидкости оснащен комбинированной (магнит + бумага) системой фильтрации.

Комплект поставки:

1. Цифровое дисплейное устройство для осей X и Y
2. Электромагнитная пластина
3. Шлифовальный круг - 2 шт.
4. Устройства для правки шлифовального круга
5. Держатель шлифовального круга - 2 шт.
6. Балансировочное устройство - 1 шт.
7. Комбинированная система фильтрации охлаждающей жидкости (магнитный + бумажный фильтр)
8. Опоры для выравнивания станка
9. Стандартный комплект инструмента для технического обслуживания станка
10. Инструкции по эксплуатации на русском языке

Осевое перемещение:

1. Горизонтальное продольное перемещение/ход рабочего стола с электронной магнитной пластиной (ось Z - автоматическая с помощью гидропривода).
2. Горизонтальное поперечное перемещение опоры шлифовального агрегата (ось X - автоматическая с помощью электропривода).
3. Вертикальное быстрое перемещение опорного шлифовального агрегата (ось Y - автоматический по электроприводу). Точное перемещение по оси Y при помощи маховика и УЛР.

Особенности машины UNIVEQ USG2063H:

• Продольная подача стола и боковое перемещение шлифовального агрегата являются бесступенчатыми с гидравлическим приводом.
• Вертикальная подача шлифовальной головки ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность.
• На поверхность направляющих рабочего стола наносится специальное полимерное покрытие, повышающее их производительность.

износостойкость и снижение энергопотребления за счет низкого коэффициента трения.
