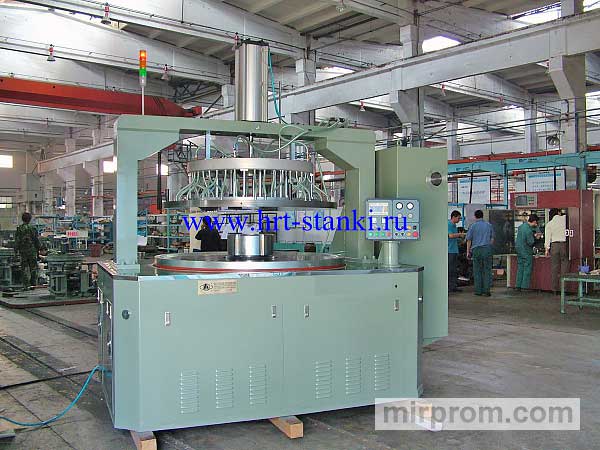

Полировальный станок марки X62 1355B2M-5PW

Назначение оборудования

Данный станок предназначен для двусторонней высокоточной полировки кремниевых пластин, стекла и других твердых и хрупких материалов диаметром менее 8 дюймов. Также он может использоваться для двусторонней полировки кварцевых кристаллов, каменных пластин, керамических пластин и других твердых и хрупких материалов.

Основные технические параметры

1. Размер полировального круга: 1380 мм х 433 мм х 50 мм.

2. Параметры кассеты: метрическая, Z = 170, M = 3, a = 20°.

3. Минимальная толщина полировки/шлифовки: 0,40 мм.

4. Максимальная толщина полировки/шлифовки: 30 мм.

5. Максимальный диаметр полировки/шлифовки: 410 мм.

6. Скорость нижнего полировального круга: 0–60 об/мин.

7. Мощность главного двигателя: 18,5 кВт, напряжение 380 В, частота вращения 1450 об/мин.

8. Мощность солнечного двигателя: 4,0 кВт, напряжение 380 В, частота вращения 1400 об/мин.

9. Мощность подъемного двигателя: 0,55 кВт, напряжение 380 В, частота вращения 1390 об/мин.

10. Мощность трехфазного электронасоса: 1/4 л.с., производительность 70 л/мин, напряжение 380 В.

11. Габаритные размеры: 2700 мм х 2050 мм х 2580 мм.

12. Масса оборудования: около 6800 кг.

Точность основной машины

1. Торцевое биение нижнего полировального круга: не более 0,08 мм.

2. Плоскостность верхнего и нижнего полировальных кругов: не более 0,025 мм.

Обрабатываемость

1. Несущая способность на единицу: 6 шт. на круг диаметром 150 мм, 8 шт. на круг диаметром 125 мм.

2. Грузоподъемность на полный круг: 30 шт. на круг диаметром 150 мм, 40 шт. на круг диаметром 125 мм.
